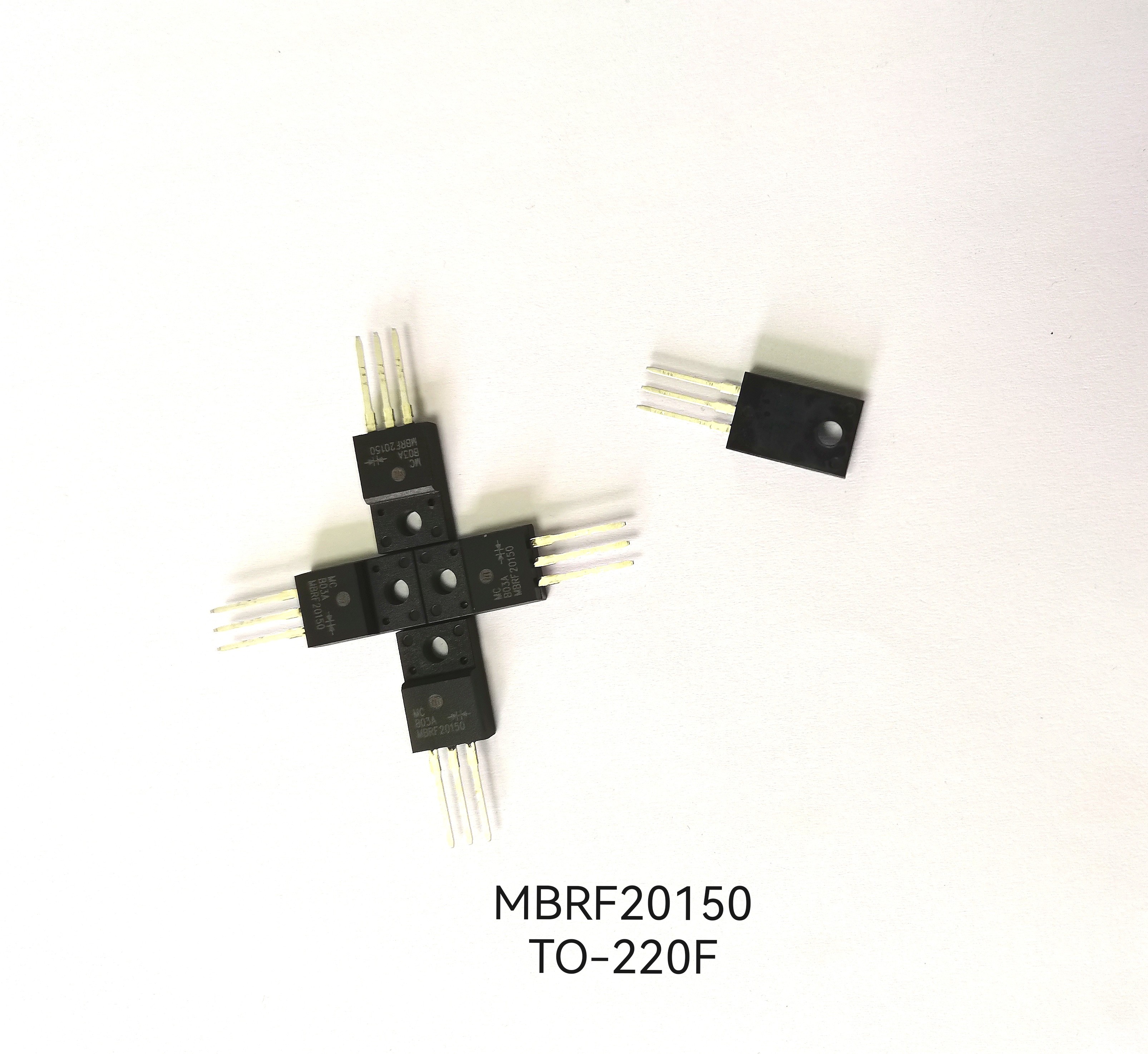

Zatwierdzony przez RoHS pierścień ochronny diody Schottky'ego do ochrony przed przepięciami
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | Uchi |
| Orzecznictwo: | CE / RoHS / ISO9001 / UL |
| Numer modelu: | MBR20150 |
Zapłata:
| Minimalne zamówienie: | negocjacja |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Pakiet eksportowy / Negocjacje |
| Czas dostawy: | negocjacja |
| Zasady płatności: | T/T |
| Możliwość Supply: | 2000000 miesięcznie |
|
Szczegóły informacji |
|||
| Typ: | Dioda Schottky'ego | Cechy: | Produkt RoHS |
|---|---|---|---|
| typ przesyłki: | Przez otwór | Max. Maks. Forward Current Prąd przewodzenia: | 30A, 30A |
| Maks. Napięcie przewodzenia: | 0,9 V, 0,9 V | Aplikacje: | Przełącznik wysokiej częstotliwości Zasilanie |
| Podkreślić: | Pierścień ochronny Dioda Schottky'ego,ochrona przeciwprzepięciowa dioda Schottky'ego,dioda SBD przez otwór |
||
opis produktu
Pierścień ochronny do ochrony przeciwprzepięciowej Dioda Schottky'ego z RoHS
Korzyść
SBD ma zalety wysokiej częstotliwości przełączania i niskiego napięcia przewodzenia, ale jego odwrotne napięcie przebicia jest stosunkowo niskie, przeważnie nie wyższe niż 60 V, a najwyższe to tylko około 100 V, co ogranicza zakres jego zastosowania.Takie jak diody jednokierunkowe urządzeń przełączających moc w obwodach zasilaczy impulsowych (SMPS) i korekcji współczynnika mocy (PFC), diody prostownicze wysokiej częstotliwości powyżej 100 V dla wtórnego transformatora, szybkie diody 600 V ~ 1,2 kV w obwodach tłumiących RCD oraz W przypadku diod 600 V stosowanych w podwyższaniu PFC stosowane są tylko diody epitaksjalne szybkiego odzyskiwania (FRED) i diody ultraszybkiego odzyskiwania (UFRD).Odwrotny czas odzyskiwania Trr UFRD jest również większy niż 20ns, co nie może zaspokoić potrzeb SMPS 1 MHz ~ 3 MHz w dziedzinach takich jak stacje kosmiczne.Nawet w przypadku SMPS z twardym przełączaniem przy 100 kHz, ze względu na duże straty przewodzenia i straty przełączania UFRD, temperatura obudowy jest wysoka i wymagany jest duży radiator, co zwiększa rozmiar i wagę SMPS, co nie spełnia wymagania dotyczące miniaturyzacji i przerzedzania.trend rozwojowy.Dlatego rozwój wysokonapięciowych SBD powyżej 100 V zawsze był tematem badań i przedmiotem zainteresowania.W ostatnich latach SBD dokonał przełomowego postępu, wymieniono wysokonapięciowe SBD 150 V i 200 V, z powodzeniem opracowano również SBD ponad 1 kV wykonane z nowych materiałów, wprowadzając w ten sposób nową żywotność i witalność do jego zastosowania.
Cechy
1. Struktura wspólnej katody
2. Niskie straty mocy, wysoka wydajność
3. Wysoka temperatura złącza roboczego
4. Pierścień ochronny do ochrony przed przepięciami, wysoka niezawodność
5. Produkt RoHS
Aplikacje
1. Przełącznik wysokiej częstotliwości Zasilanie
2. Diody jednokierunkowe, aplikacje chroniące przed polaryzacją
GŁÓWNA CHARAKTERYSTYKA
|
JEŻELI(AV) |
10(2×5)A |
|
VF(maks.) |
0,7 V (@Tj=125°C) |
|
Tj |
175°C |
|
VRRM |
100 V |
KOMUNIKAT PRODUKTU
|
Model |
Cechowanie |
Pakiet |
|
MBR10100 |
MBR10100 |
TO-220C |
|
MBRF10100 |
MBRF10100 |
TO-220F |
|
MBR10100S |
MBR10100S |
TO-263 |
|
MBR10100R |
MBR10100R |
TO-252 |
|
MBR10100V |
MBR10100V |
TO-251 |
|
MBR10100C |
MBR10100C |
TO-220 |
OCENY BEZWZGLĘDNE (Tc=25°C)
|
Parametr |
Symbol |
Wartość |
Jednostka |
||
|
Powtarzające się szczytowe napięcie wsteczne |
VRRM |
100 |
V |
||
|
Maksymalne napięcie blokujące DC |
VDC |
100 |
V |
||
|
Średni prąd przewodzenia |
TC=150°C (TO-220/263/252 )TC=125°C(TO-220F) |
na urządzenie
na diodę |
JEŻELI(AV) |
10 5 |
A |
|
Przepięciowy, niepowtarzający się prąd przewodzenia 8,3 ms pojedyncza półfala sinusoidalna (JEDECMethod) |
IFSM |
120 |
A |
||
|
Maksymalna temperatura złącza |
Tj |
175 |
°C |
||
|
Zakres temperatur przechowywania |
TSTG |
-40~+150 |
°C |
||
