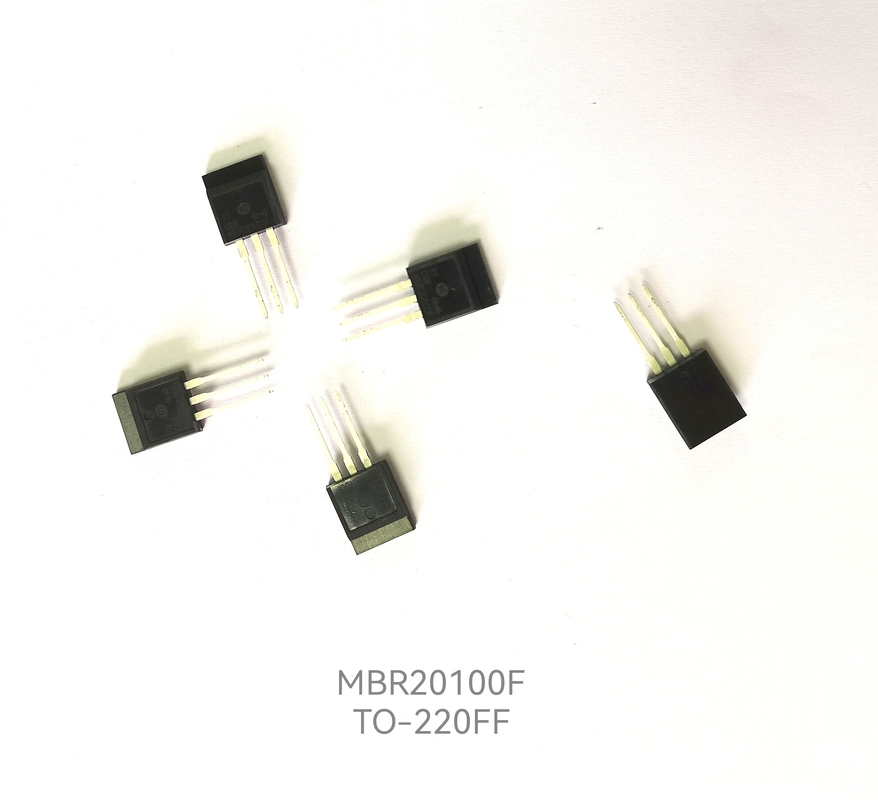

Dioda Schottky'ego o wysokiej rezystancji prądu do zasilania z przełącznikiem wysokiej częstotliwości
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | Uchi |
| Orzecznictwo: | CE / RoHS / ISO9001 / UL |
| Numer modelu: | MBR20100 |
Zapłata:
| Minimalne zamówienie: | negocjacja |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | Pakiet eksportowy / Negocjacje |
| Czas dostawy: | negocjacja |
| Zasady płatności: | T/T |
| Możliwość Supply: | 2000000 miesięcznie |
|
Szczegóły informacji |
|||
| Typ: | Dioda Schottky'ego | Cechy: | Produkt RoHS |
|---|---|---|---|
| typ przesyłki: | Przez otwór | Max. Maks. Forward Current Prąd przewodzenia: | 30A, 30A |
| Maks. Napięcie przewodzenia: | 0,9 V, 0,9 V | Max. Maks. Reverse Voltage Napięcie wsteczne: | 200V |
| High Light: | Dioda Schottky'ego o wysokiej rezystancji prądowej,dioda Schottky'ego z certyfikatem ISO9001,dioda przelotowa 200 V |
||
opis produktu
Dioda Schottky'ego o wysokiej rezystancji prądu do zasilania z przełącznikiem wysokiej częstotliwości
MBR20100.pdf
Wewnętrzna struktura obwodu typowego prostownika Schottky'ego oparta jest na podłożu półprzewodnikowym typu N, na którym utworzona jest warstwa N-epitaksjalna z domieszką arsenu.Anoda wykorzystuje materiały takie jak molibden lub aluminium do wykonania warstwy barierowej.Dwutlenek krzemu (SiO2) służy do eliminacji pola elektrycznego w obszarze krawędzi i poprawy wartości napięcia wytrzymywanego rury.Substrat typu N ma bardzo małą rezystancję w stanie włączonym, a jego stężenie domieszkowania jest o 100% wyższe niż w warstwie H.Warstwa katody N+ jest tworzona pod podłożem w celu zmniejszenia rezystancji stykowej katody.Dostosowując parametry strukturalne, tworzy się bariera Schottky'ego między podłożem typu N a metalem anody, jak pokazano na rysunku.Gdy polaryzacja przewodząca zostanie przyłożona do obu końców bariery Schottky'ego (metalowa anoda jest podłączona do dodatniego bieguna zasilacza, a podłoże typu N jest podłączone do ujemnego bieguna zasilacza), warstwa bariery Schottky'ego staje się węższy, a jego opór wewnętrzny maleje;w przeciwnym razie, jeśli na obu końcach bariery Schottky'ego zostanie zastosowane odwrotne odchylenie, warstwa bariery Schottky'ego staje się szersza, a jej opór wewnętrzny staje się większy.
Cechy
1. Struktura wspólnej katody
2. Niskie straty mocy, wysoka wydajność
3. Wysoka temperatura złącza roboczego
4. Pierścień ochronny do ochrony przed przepięciami, wysoka niezawodność
5. Produkt RoHS
Aplikacje
1. Przełącznik wysokiej częstotliwości Zasilanie
2. Diody jednokierunkowe, aplikacje chroniące przed polaryzacją
GŁÓWNA CHARAKTERYSTYKA
|
JEŻELI(AV) |
10(2×5)A |
|
VF(maks.) |
0,7 V (@Tj=125°C) |
|
Tj |
175°C |
|
VRRM |
100 V |
KOMUNIKAT PRODUKTU
|
Model |
Cechowanie |
Pakiet |
|
MBR10100 |
MBR10100 |
TO-220C |
|
MBRF10100 |
MBRF10100 |
TO-220F |
|
MBR10100S |
MBR10100S |
TO-263 |
|
MBR10100R |
MBR10100R |
TO-252 |
|
MBR10100V |
MBR10100V |
TO-251 |
|
MBR10100C |
MBR10100C |
TO-220 |
OCENY BEZWZGLĘDNE (Tc=25°C)
|
Parametr |
Symbol |
Wartość |
Jednostka |
||
|
Powtarzające się szczytowe napięcie wsteczne |
VRRM |
100 |
V |
||
|
Maksymalne napięcie blokujące DC |
VDC |
100 |
V |
||
|
Średni prąd przewodzenia |
TC=150°C (TO-220/263/252 )TC=125°C(TO-220F) |
na urządzenie
na diodę |
JEŻELI(AV) |
10 5 |
A |
|
Przepięciowy, niepowtarzający się prąd przewodzenia 8,3 ms pojedyncza półfala sinusoidalna (JEDECMethod) |
IFSM |
120 |
A |
||
|
Maksymalna temperatura złącza |
Tj |
175 |
°C |
||
|
Zakres temperatur przechowywania |
TSTG |
-40~+150 |
°C |
||
