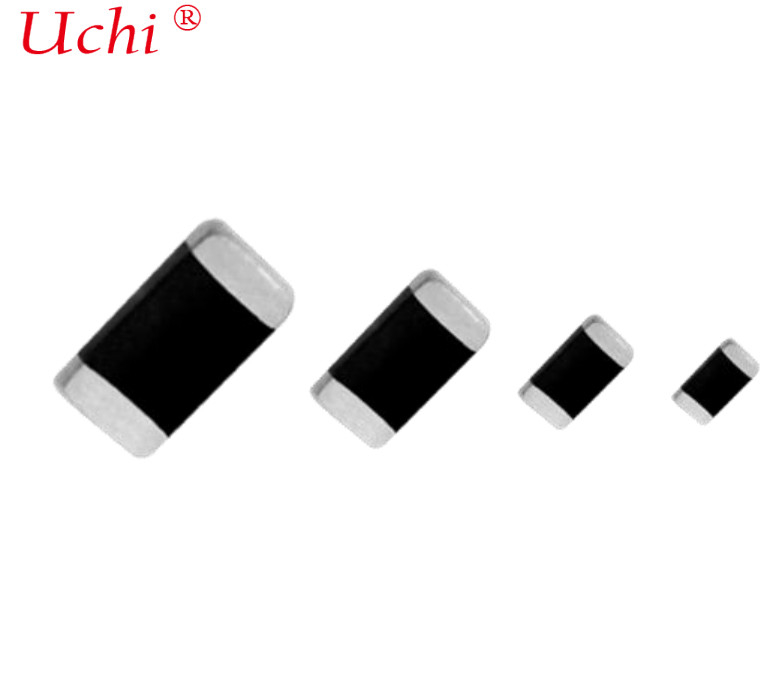

Warystory z tlenku metalu OEM, adapter Użyj warystora 0402 SMD luzem
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan, Guangdong, Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | SGS.MA.CTI.CQC |
| Numer modelu: | 12CL |
Zapłata:
| Minimalne zamówienie: | 10000szt |
|---|---|
| Cena: | negocjowalne |
| Szczegóły pakowania: | Wielka ilość |
| Czas dostawy: | 5-7 dni |
| Zasady płatności: | T/T,Paypal,Western Union,Money gram |
| Możliwość Supply: | 5000 000 000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Seria produkcyjna: | Warystor SMD | Typ: | 1005 |
|---|---|---|---|
| Napięcie przebicia (DC): | 050:5,6V 080:8V 110:11V | Odporność na energię: | 0,02 JB 0,05 J |
| Maksymalne napięcie graniczne: | 15:15 V | Tolerancja napięcia przebicia: | K: ±10% L: ±15% M: ±20% |
| Podkreślić: | Warystory z tlenku metalu OEM,warystory z tlenku metalu 0402,adapter Użyj warystora SMD |
||
opis produktu
Adapter OEM warystorów z tlenku metalu Użyj warystora 0402 SMD luzem
Szybki szczegół:
1) Bezołowiowe, rozmiar 1005 [0402], 1608 [0603], 2012 [0805], 3216 [1206]
2) Wielowarstwowa konstrukcja ceramiczna
3) Szeroka temperatura robocza: od 55 ℃ do 125 ℃
4)Zakres napięcia roboczego V1mA(DC)＝3,3～68V
5) Szybka reakcja (≤1ns)
6) Wysoka zdolność prądu przejściowego
7) Niski prąd upływu
Opis:
Warystory SMD to warystory z tlenku metalu do montażu powierzchniowego, które są używane w aplikacjach wymagających wysokiej energii i prądu przejściowego.Części znamionowe prądu przemiennego są zaprojektowane do ciągłej pracy na liniach prądu przemiennego.Części przystosowane do prądu stałego nadają się do zastosowań motoryzacyjnych, a seria składa się z formowanej nylonowej obudowy ze złożonymi, pokrytymi cyną metalowymi przewodami do lutowania na płytce drukowanej.Seria 20D jest oparta na promieniowym wewnętrznym elemencie warystora 20 mm o podobnych właściwościach jak warystory serii UCHI MOV/TMOV.
Aplikacje:
- Sprzęt do zarządzania obciążeniem
- Samochodowe urządzenia do zrzutu ładunku
- Miernik mocy elektronicznej/prądowej
- Zawory stosowane w myjniach automatycznych
- Karty wtyczek
- Zdalne sterowanie
- GFCI (przerywacze obwodu ziemnozwarciowego)
- Sprężarki silnikowe
- Elektronika napędowa i sterująca
- Zasilacze impulsowe i UPS
Dane techniczne:
Charakterystyka warystora SMD
Warystor SMD jest rodzajem rezystora wrażliwego na napięcie, symetrycznej charakterystyki woltowo-amperowej, jego wartość wraz ze wzrostem napięcia jest nieliniowa, gdy napięcie w pewnym zakresie dalej rośnie, zjawisko "zwarcia" jest bardziej intensywne.
Informacje dotyczące zamawiania
XTV 1005 - 050 B 15 M N T - □□
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
①Seria produkcyjna: warystor SMD
②Typ: 1005
③Napięcie przebicia (DC): 050:5,6 V 080:8 V 110:11 V
④Odporność na energię: 0,02 J B 0,05 J
⑤Maksymalne napięcie graniczne: 15:15V
⑥Tolerancja napięcia przebicia: K: ±10% L: ±15% M: ±20%
⑦Zakończenie końcowe: S: Ag/Pd N: Ag/Ni/Sn
⑧Opakowanie: T: Taping B: Luzem
⑧Kod projektu: powinien być potwierdzony wymaganiami klienta
Wymiar produktu
|
Numer części |
dł. (mm) |
Szer. (mm) |
Hmm) |
L1 (mm) |
|
1005 |
1,00±0,20 |
0,50±0,20 |
0,50±0,20 |
0,20±0,15 |
|
1608 |
1,60±0,20 |
0,80±0,20 |
0,80±0,20 |
0,30±0,20 |
|
2012 |
2,00±0,20 |
1,20±0,20 |
0,80±0,20 |
0,30±0,20 |
|
3216 |
3,20±0,20 |
1,60±0,20 |
1,20±0,20 |
0,40±0,30 |
|
3225 |
3,20±0,20 |
2,50±0,20 |
1,20±0,20 |
0,40±0,30 |
|
4532 |
4,50±0,20 |
3,20±0,20 |
1,50±0,30 |
0,50±0,30 |
|
5650 |
5,60±0,20 |
5,00±0,20 |
1,50±0,30 |
0,80±0,30 |
|
08CL |
8,00±0,20 |
5,00±0,20 |
1,70±0,30 |
0,80±0,30 |
|
10CL |
10,00±0,20 |
8,00±0,20 |
1,70±0,30 |
0,80±0,30 |
|
12CL |
12,00±0,20 |
10,00±0,20 |
1,70±0,30 |
0,80±0,30 |
|
Metryczny |
OOŚ |
| 1005 | 0402 |
| 1608 | 0603 |
| 2012 | 0805 |
| 3216 | 1206 |
| 3225 | 1210 |
| 4532 | 1812 |
| 5650 | 2220 |
| 08CL | 3220 |
| 10CL | 4032 |
| 12CL | 4840 |
Parametry elektryczne
|
Numer części |
Pracujący Napięcie |
Napięcie przebicia |
Napięcie zaciskowe |
Przejściowy Energia |
Szczyt Aktualny |
Pojemność |
||
|
DC |
AC |
@ 1mA prądu stałego |
8/20 µs 1A |
10/1000µs |
8/20 µs |
@ 1 kHz |
||
|
VDC(V) |
VRMS(V) |
VB(V) |
VC(V) |
miT(J) |
IP(A) |
C(pF) |
||
|
□XTV12CL-100Q200KNT-□□ |
100 |
75 |
120 |
±10% |
200 |
4.0 |
500 |
350 |
|
□XTV12CL-320S650KNT-□□ |
320 |
250 |
390 |
±10% |
650 |
5.0 |
500 |
200 |
|
□XTV12CL-350S710KNT-□□ |
350 |
275 |
430 |
±10% |
710 |
5.0 |
500 |
180 |
|
□XTV12CL-380S775KNT-□□ |
380 |
300 |
470 |
±10% |
775 |
5.0 |
500 |
150 |
Informacje o pakowaniu
|
Typ |
1005 |
1608 |
2012 |
3216 |
3225 |
4532 |
5650 |
||
|
Ilość |
Papier |
10000 |
4000 |
4000 |
- |
- |
- |
- |
- |
|
Plastikowy |
- |
- |
- |
3000 |
3000 |
3000 |
3000 |
1000 |
|
|
Minimalne zamówienie |
10000 |
4000 |
4000 |
3000 |
3000 |
3000 |
3000 |
1000 |
|
Uwagi: dla 08CL 10CL 12CL tylko luzem
Luzem: 1000szt w woreczku lub według zapotrzebowania
Przewaga konkurencyjna:
- Dostawa fabryczna bezpośrednio
- Dostępne są ukończone certyfikaty, takie jak UL, VDE, SGS itp
- Szybka dostawa
- Najlepsze usługi posprzedażowe
- Dostępne OEM i ODM
