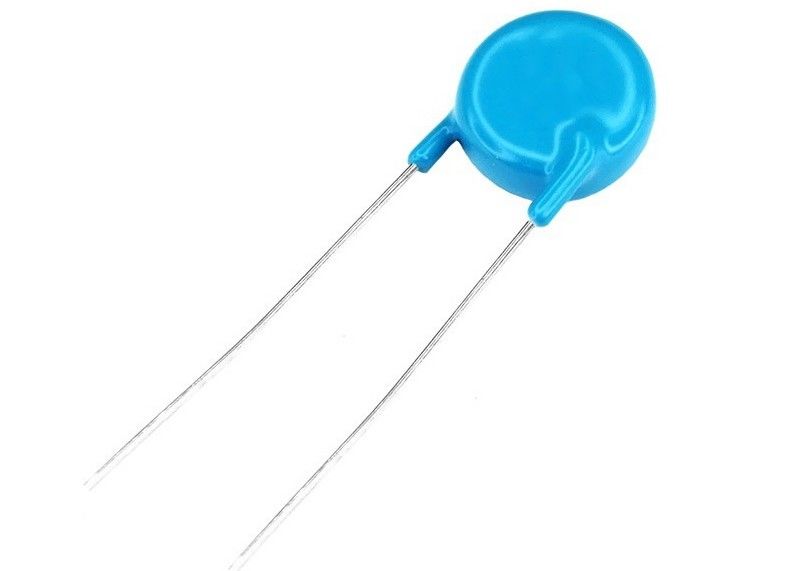

680pF 15000 V kondensator dysku ceramicznego

Murata DHR4E4C681K2BB Odpowiednik uniwersalnych ceramicznych kondensatorów tarczowych wysokiego napięcia 680pF 15000Volt 10%

■ Cechy

1. Mały rozmiar
2. Doskonała odporność na ciepło, wilgoć i wysokie
napięcie wytrzymałości dielektrycznej.
3. Powłoka z trudnopalnej żywicy epoksydowej.

4. Napięcie znamionowe 20 kV dostępne na życzenie
• Niskie straty
• Wysoka pojemność w małych rozmiarach
• Wysoka stabilność
• Wyprowadzenia radialne
• Ceramiczny kondensator jednowarstwowy

■ Zastosowania

1. Zwielokrotnienia i potrajacze w telewizorach kolorowych
2. Wysokonapięciowe zasilacze prądu stałego (PPC, aparatura rentgenowska,
oczyszczacze powietrza, lasery itp.)
3. Kondensator strojeniowy w obwodzie ostrości dla wyświetlaczy

• Telewizory i monitory • SMPS • Wysokie napięcie DC i impulsowe • Sprzęt rentgenowski

KONSTRUKCJA

Kondensatory składają się z ceramicznej tarczy, której obie strony są posrebrzane. Przewody połączeniowe wykonane są z cynowanej miedzi o średnicach 0,032" (0,81 mm). Kondensatory mogą być dostarczane z prostymi przewodami o rozstawie 0,375" (9,5 mm), 0,500" (12,7 mm) lub 0,750" (19,2 mm). Powłoka wykonana jest z trudnopalnej żywicy epoksydowej zgodnie z „UL 94 V-0”.

■ Przykład

■ Char. Poj.-Temp.

Zastosowania według serii

• DE1: Produkty z certyfikatem bezpieczeństwa
• DE2: Produkty z certyfikatem bezpieczeństwa
• DE6: Produkty z certyfikatem bezpieczeństwa, Motoryzacja
• DEA: Produkty ogólnego przeznaczenia
• DEB: Produkty ogólnego przeznaczenia
• DEC: Produkty ogólnego przeznaczenia
• DEF: Inwerter podświetlenia LCD
• DEH: Produkty ogólnego przeznaczenia
• DEJ: Zgodne z japońskim prawem bezpieczeństwa
• DES: Produkty ogólnego przeznaczenia

Cechy według serii

• DE1: IEC60384-14 Klasa X1/Y1
• DE2: IEC60384-14 Klasa X1/Y2
• DE6: IEC60384-14 Klasa X1/Y2 dla samochodów
• DEA: Typ o niskich stratach gwarantowany w wysokiej temperaturze (typ o niskim wytwarzaniu ciepła do kompensacji temperatury)
• DEB: Typ z wysoką stałą dielektryczną
• DEC: Napięcie znamionowe DC6.3kV
• DEF: Dla kondensatora balastowego inwertera podświetlenia LCD
• DEH: Typ o niskich stratach gwarantowany w wysokiej temperaturze
• DEJ: Na podstawie japońskiego prawa dotyczącego bezpieczeństwa urządzeń elektrycznych i materiałów
• DES: Typ o niskich stratach gwarantowany w wysokiej temperaturze (niskie wytwarzanie ciepła)

 Seria DE firmy Murata oferuje zarówno wysokonapięciowe, jak i certyfikowane kondensatory ceramiczne. Seria DE charakteryzuje się szeroką gamą kształtów dla konkretnych zastosowań, w tym filtrów linii AC, sprzężenia pierwotno-wtórnego w zasilaczach impulsowych, obwodów impulsowych wysokiej częstotliwości, obwodów rezonansu poziomego i obwodów odsprzęgania dla zasilaczy.

Już dostępne! Murata wprowadziła na rynek kondensator ceramiczny z certyfikatem bezpieczeństwa klasy IEC 60384-14*1Y1*2 do montażu powierzchniowego dla zasilaczy o niskim profilu. Kondensatory te są idealne do wszystkich zasilaczy impulsowych AC-DC, w których poszukuje się niskiego profilu dla kompaktowego sprzętu AV, oświetlenia LED lub sprzętu montowanego w szafie 1U*3.

■ !Uwaga (Ocena)

Gdy kondensatory o napięciu znamionowym DC mają być używane w obwodach AC lub prądu tętnień, należy upewnić się, że wartość Vp-p przyłożonego napięcia lub Vo-p, które zawiera polaryzację DC, mieści się w zakresie napięcia znamionowego. Gdy napięcie jest przyłożone do obwodu, uruchamianie lub zatrzymywanie może generować nieregularne napięcie przez okres przejściowy z powodu rezonansu lub przełączania. Należy użyć kondensatora o zakresie napięcia znamionowego, który obejmuje te nieregularne napięcia

2. Temperatura pracy i ciepło generowane przez własny układ

Utrzymuj temperaturę powierzchni kondensatora poniżej górnej granicy jego znamionowego zakresu temperatur pracy. Należy wziąć pod uwagę ciepło generowane przez sam kondensator. Gdy kondensator jest używany w prądzie wysokiej częstotliwości, prądzie impulsowym lub podobnym prądzie, może generować ciepło z powodu strat dielektrycznych. Obciążenie przyłożonego napięcia powinno być takie, aby ciepło generowane przez sam kondensator mieściło się w zakresie 10°C przy temperaturze otoczenia 25°C. Podczas pomiaru należy użyć termopary o małej pojemności cieplnej-K o ø0,1 mm w warunkach, w których kondensator nie jest narażony na promieniowanie cieplne z innych elementów lub otaczających wahań otoczenia. Nadmierne ciepło może prowadzić do pogorszenia charakterystyki i niezawodności kondensatora. (Nigdy nie próbuj wykonywać pomiaru przy włączonym wentylatorze chłodzącym. W przeciwnym razie nie można zapewnić dokładnego pomiaru.)

Niezastosowanie się do powyższych ostrzeżeń może spowodować, w najgorszym przypadku, zwarcie i spowodować dymienie lub częściowe rozproszenie podczas użytkowania produktu.
