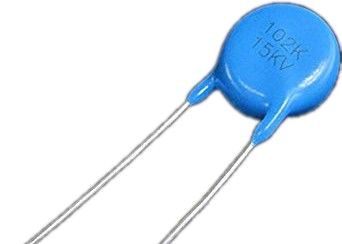

Kondensator dysku ceramicznego Murata Electronics
Szczegóły Produktu:
| Nazwa handlowa: | UCHI |
| Numer modelu: | CT81-15KV-D19-F12.5-102K |
Zapłata:
| Minimalne zamówienie: | 100szt |
|---|---|
| Cena: | 0.35~0.5 USD/Pieces |
| Szczegóły pakowania: | Objętość |
| Czas dostawy: | Zapasy dla małej ilości |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 000PCS miesięcznie |
|
Szczegóły informacji |
|||
| Kategoria produktu: | Kondensatory ceramiczne | Pojemność: | 1000PF |
|---|---|---|---|
| Napięcie znamionowe DC: | 15KV prądu stałego | Tolerancja: | 10% |
| Średnica: | 18 mm | Odstępy ołowiu: | 12,5 mm |
| Temperatura pracy: | -25 ~ + 85 ° C | Styl zakończenia: | Promieniowy |
| Pojemność - nF: | 1nF | Pojemność - uF: | 0,001 uF |
| Waga jednostkowa: | 6 gramów | Współczynnik temperaturowy: | +/- 1000 PPM/C |
| Podkreślić: | ceramiczny kondensator dyskowy,kondensatory foliowe wysokiego napięcia,kondensatory ceramiczne wysokiego napięcia |
||
opis produktu

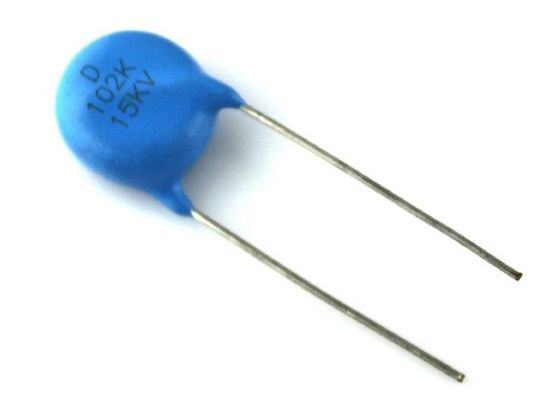

Murata Electronics DHR4E4C102K2FB Wysokonapięciowe kondensatory ceramiczne tarczowe 1000pF +/-10% DC15k woltów
O ceramice N4700
Y5T to lepsza wydajność ceramiki klasy II. Zmiana pojemności w temperaturze mieści się w zakresie
+22/-33% od -25°C do +85°C. Współczynnik stratności jest mniejszy niż 1%, rezystancja izolacji większa niż 100000MΩ.
Właściwości dielektryczne ceramiki
| Nr |
Ceramika |
Zakres temperatur pracy (℃) |
Izolacja |
Stratność |
Temperatura |
| 1 |
Y5T |
-25/+85 | 100000 | 0.2% | +/-28% |
Wymiary i styl wyprowadzeń
◆Standardowe parametry:
Napięcie wytrzymywane ≥ 1,5 razy większe od napięcia znamionowego (w oleju)
| Nr | Numer części |
Ceramika |
Znamionowe |
Pojemność | Wymiary (mm) | ||||
| C | TOL. | D | T | F | d | ||||
| 1 | CT81-15KV-D19-F12.5-102K | Y5T | 15KVDC | 1000 | ±10% | 18.5 | 7.5 | 12.5 | 0.8 |
◆Cechy
＊Niski współczynnik stratności 1% przy 1 KHZ
＊Wysoka częstotliwość ≥100KHZ
＊Wysoki prąd ≥15mA
＊Wysokie napięcie ≥45KVDC
＊Wysoka rezystancja izolacji ≥100000MΩ
＊Długa żywotność ≥10 lat
＊Niskie straty, wysoka stabilność
＊Wysoka pojemność w małych rozmiarach
＊Wyprowadzenia radialne
＊Kondensator ceramiczny jednowarstwowy
＊Doskonała odporność na ciepło, wilgoć i wysokie napięcie dielektryczne.
＊Powlekany ognioodporną żywicą epoksydową.
◆Zastosowania
＊Zasilacze wysokiego napięcia;
＊Lasery gazowe, generator impulsów wysokiego napięcia
＊Aparatura rentgenowska
＊Inteligentna sieć
＊Przemysłowe
＊Wojskowe
＊Lampy ksenonowe HID, światła ksenonowe HID, żarówki ksenonowe HID, lampy HID, (VT) transformatory napięciowe, (PT) transformatory potencjałowe, transformatory wysokiego napięcia, transformatory napięciowe zewnętrzne, przetwornice napięcia falownika, transformatory stałego napięcia, przetwornice mocy, transformatory napięciowe, przetwornice napięcia, transformatory falownika przetwornicy mocy,
＊Zwielokrotnienia i potrajacze TV kolorowych
＊Zasilacze prądu stałego wysokiego napięcia (PPC, aparaty rentgenowskie, oczyszczacze powietrza, lasery itp.)
＊Kondensator strojeniowy w obwodzie ostrości dla wyświetlacza
ŚRODKI OSTROŻNOŚCI
(1) Podczas transportu i przechowywania
• Nie transportować ani nie przechowywać w miejscach, gdzie kondensator będzie narażony na wysoką temperaturę lub wysoką wilgotność.
• Nie wystawiać na działanie trujących gazów, takich jak H2SO4, HCL lub HNO3.
• Unikać nadmiernych uderzeń, takich jak spowodowane upadkiem.
(2) Podczas pracy
• Unikać kontaktu z elektrolitami, takimi jak pot. Nie dotykać gołymi rękami.
• Unikać nadmiernych uderzeń, takich jak spowodowane upadkiem.
• Nie nakładać lutowia na zaciski kołkowe.
• Nie obrabiać ponownie zacisków.
(3) Użycie
• Gdy kondensator jest używany do impulsów o dużej prędkości, takich jak w laserze, upewnij się, że przyłożone
napięcie (napięcie międzyszczytowe) mieści się w specyfikacjach znamionowych kondensatora.
• Upewnij się, że kondensator nie jest narażony na ciepło promieniowania z komór lub transformatorów.
Ogólne specyfikacje 15KV
Kondensator ceramiczny tarczowy wysokiego napięcia 15KV 100PF
Kondensator ceramiczny tarczowy wysokiego napięcia 15KV 220PF
Kondensator ceramiczny tarczowy wysokiego napięcia 15KV 330PF
Kondensator ceramiczny tarczowy wysokiego napięcia 15KV 470PF
Kondensator ceramiczny tarczowy wysokiego napięcia 15KV 500PF
Kondensator ceramiczny tarczowy wysokiego napięcia 15KV 1000PF
Kondensator ceramiczny tarczowy wysokiego napięcia 15KV 2200PF
Kondensator ceramiczny tarczowy wysokiego napięcia 15KV 3300PF
Kondensator ceramiczny tarczowy wysokiego napięcia 15KV 4700PF
Kondensator ceramiczny tarczowy wysokiego napięcia 15KV 10000PF
