Niska utrata mocy Wysokowydajna dioda Schottky'ego do zasilania z przełącznikiem wysokiej częstotliwości
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | Uchi |
| Orzecznictwo: | CE / RoHS / ISO9001 / UL |
| Numer modelu: | Diody Schottky'ego |
Zapłata:
| Minimalne zamówienie: | negocjacja |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | Pakiet eksportowy / Negocjacje |
| Czas dostawy: | negocjacja |
| Zasady płatności: | T/T |
| Możliwość Supply: | 2000000 miesięcznie |
|
Szczegóły informacji |
|||
| Typ: | Dioda Schottky'ego | Cechy: | Struktura wspólnej katody |
|---|---|---|---|
| Materiał: | krzem | Max. Maks. Forward Current Prąd przewodzenia: | 30A, 30A |
| Maks. Napięcie przewodzenia: | 0,9 V, 0,9 V | Max. Maks. Reverse Voltage Napięcie wsteczne: | 200V |
| High Light: | Wysokowydajna dioda Schottky'ego,dioda Schottky'ego UL,krzemowa dioda barierowa Schottky'ego |
||
opis produktu
Niska utrata mocy Wysokowydajna dioda Schottky'ego do zasilania z przełącznikiem wysokiej częstotliwości
MBR10100.pdf
Dioda Schottky'ego nosi imię swojego wynalazcy, dr Schottky'ego (Schottky'ego), a SBD to skrót od Schottky Barrier Diode (Schottky Barrier Diode, w skrócie SBD).SBD nie powstaje na zasadzie kontaktu półprzewodnika typu P i półprzewodnika typu N w celu utworzenia złącza PN, ale na zasadzie połączenia metal-półprzewodnik utworzonego przez zetknięcie metalu i półprzewodnika.Dlatego SBD jest również nazywany diodą metalowo-półprzewodnikową (kontaktową) lub diodą z barierą powierzchniową, która jest rodzajem diody z gorącym nośnikiem.
Cechy
1. Struktura wspólnej katody
2. Niskie straty mocy, wysoka wydajność
3. Wysoka temperatura złącza roboczego
4. Pierścień ochronny do ochrony przed przepięciami, wysoka niezawodność
5. Produkt RoHS
Aplikacje
1. Przełącznik wysokiej częstotliwości Zasilanie
2. Diody jednokierunkowe, aplikacje chroniące przed polaryzacją
GŁÓWNA CHARAKTERYSTYKA
|
JEŻELI(AV) |
10(2×5)A |
|
VF(maks.) |
0,7 V (@Tj=125°C) |
|
Tj |
175°C |
|
VRRM |
100 V |
KOMUNIKAT PRODUKTU
|
Model |
Cechowanie |
Pakiet |
|

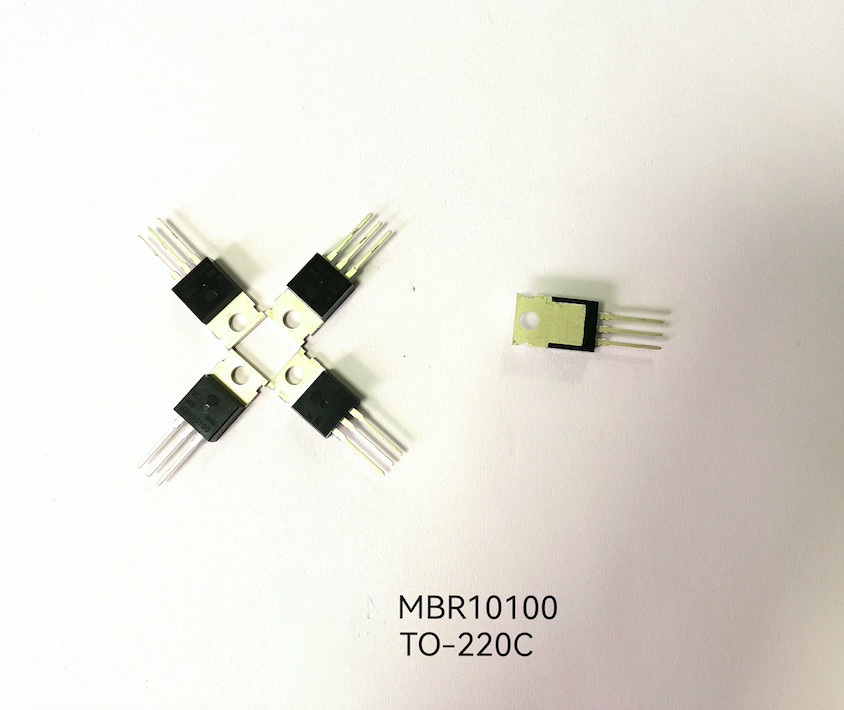

MBR10100 |
MBR10100 |
TO-220C |
|
MBRF10100 |
MBRF10100 |
TO-220F |
|
MBR10100S |
MBR10100S |
TO-263 |
|
MBR10100R |
MBR10100R |
TO-252 |
|
MBR10100V |
MBR10100V |
TO-251 |
|
MBR10100C |
MBR10100C |
TO-220 |
OCENY BEZWZGLĘDNE (Tc=25°C)
|
Parametr |
Symbol |
Wartość |
Jednostka |
||
|
Powtarzające się szczytowe napięcie wsteczne |
VRRM |
100 |
V |
||
|
Maksymalne napięcie blokujące DC |
VDC |
100 |
V |
||
|
Średni prąd przewodzenia |
TC=150°C (TO-220/263/252 )TC=125°C(TO-220F) |
na urządzenie
na diodę |
JEŻELI(AV) |
10 5 |
A |
|
Przepięciowy, niepowtarzający się prąd przewodzenia 8,3 ms pojedyncza półfala sinusoidalna (JEDECMethod) |
IFSM |
120 |
A |
||
|
Maksymalna temperatura złącza |
Tj |
175 |
°C |
||
|
Zakres temperatur przechowywania |
TSTG |
-40~+150 |
°C |
||
