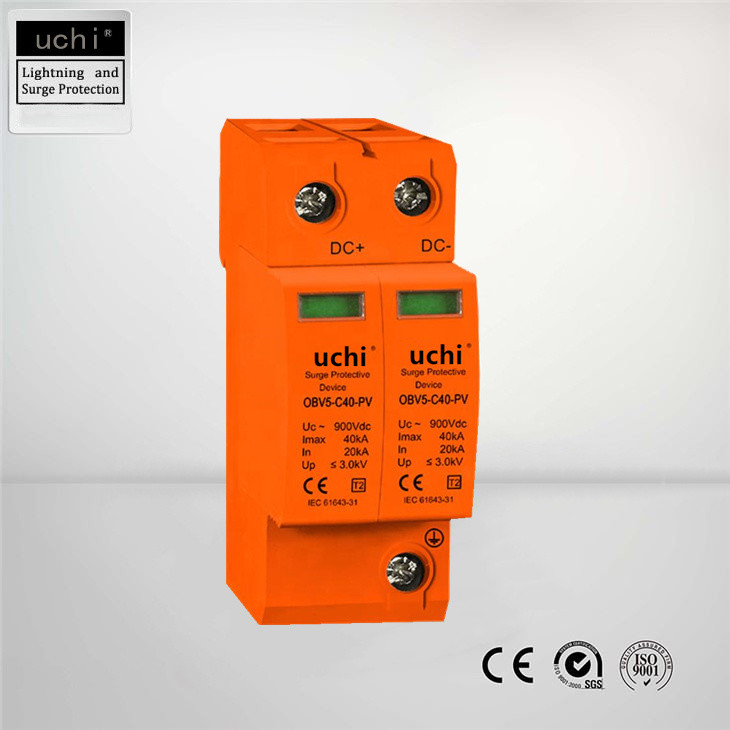

Napięcie sieciowe 900VDC Zabezpieczenie przeciwprzepięciowe PV 2 bieguny do panelu słonecznego
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | Uchi |
| Orzecznictwo: | CE / SGS / ISO9001 |
| Numer modelu: | OBV5-C40-PV |
Zapłata:
| Minimalne zamówienie: | 200 sztuk |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | pakiet eksportowy / Negocjuj |
| Czas dostawy: | 5-15 dni po dokonaniu płatności! |
| Zasady płatności: | T/T, L/C, Western Union |
| Możliwość Supply: | 60000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Nazwa: | Ogranicznik przepięć PV | Liczba Polaków: | 2 Polaków |
|---|---|---|---|
| w: | 20kA | Imax: | 40kA |
| Połączenie: | Za pomocą zacisków śrubowych: 4-25 mm2 | Uc: | 530Vdc-1060Vdc |
| Napięcie sieciowe: | 900V | montowanie: | Szyna symetryczna 35 mm |
| CertyfikacjaCE,CQC: | CE / CQC / SGS | Posługiwać się: | Panel słoneczny |
| Materiał: | PBT/Nylon/VDR | ||
| High Light: | Zabezpieczenie przeciwprzepięciowe 900VDC,2-biegunowy ochronnik przeciwprzepięciowy PV,ochronnik przeciwprzepięciowy PV 900VDC |
||
opis produktu
900V 2-biegunowy ochronnik przeciwprzepięciowy PV, ogranicznik przepięć PV 40KA do panelu słonecznego
OBV5-C40-PV
Okablowana, kompletna jednostka modułowa do stosowania w systemach fotowoltaicznych, składająca się z podstawy i wtykowych modułów ochronnych
Połączone urządzenie rozłączające i zwierające z bezpieczną izolacją galwaniczną w module ochronnym zapobiega uszkodzeniom spowodowanym przez ogień w wyniku łuków łączeniowych prądu stałego (opatentowana zasada SCI)
Wypróbowany i przetestowany, odporny na uszkodzenia obwód Y OBV6-C40-PV zapobiega uszkodzeniu ogranicznika przepięć w przypadku uszkodzenia izolacji w obwodzie generatora.
Zintegrowany bezpiecznik DC umożliwia bezpieczną wymianę modułów ochronnych bez tworzenia łuku.
Parametry techniczne
| Model: OBV5-C40-PV | ||||||
| Napięcie sieciowe | 500Vdc | 600Vdc | 800Vdc | 900Vdc | 1000 V DC | |
| Maks.napięcie robocze Uc | 530Vdc | 630Vdc | 840Vdc | 950Vdc | 1060 V DC | |
| Znamionowy prąd rozładowania ln | 20kA | |||||
| Maks.prąd rozładowania lmax | 40kA | |||||
| Poziom ochrony (przy In) Up | 1,8kV | 2,5kV | 2,8kV | 3.0kV | 3.2kV | |
| Odłącznik | ||||||
| Odłącznik termiczny | Wewnętrzny | |||||
| Właściwości mechaniczne | ||||||
| Połączenie | za pomocą zacisków śrubowych: 4-25 mm2 | |||||
| Wskaźnik odłączenia | 1 mechaniczny wskaźnik według bieguna | |||||
| Montowanie | szyna symetryczna 35 mm | |||||
| Temperatura robocza | -40/+85°C | |||||
| Klasa ochrony | IP20 | |||||
| Zgodność z normami | ||||||
| NF EN 61643-11 Francja | Parafoudre Basse Tension - Essais Classe II | |||||
| IEC 61643-1 Międzynarodowy | SPD niskiego napięcia — klasa testowa II | |||||
| EN 61643-11 Europa | Parafoudre Basse Tension - Essais Classe II | |||||
Funkcja i korzyści
-Łatwa instalacja lub modernizacja
-Montaż na szynie DIN
-Fail-safe/self-protected design Zdalny wskaźnik (opcjonalnie) z 3-pinowym stykiem NO/NC
-Konstrukcja bezpieczna dla palców IP20Wskaźnik wizualny
-Mały odcisk stopy
Aplikacja
●Dystrybucja AC/DC
●Zasilacze
●Automatyka przemysłowa
●Telekomunikacja
●Systemy sterowania silnikami
●Aplikacje PLC
● Sprzęt do przenoszenia mocy
●Aplikacje HVAC
● Napędy AC
●Systemy UPS
●Systemy bezpieczeństwa
●IT/Centra danych
Inni
Parametr SPD technologii (Uwaga: zgodnie z wymaganiami użytkownika można dostosować Uc = 140 V, 440 V, 550 V, zakres napięcia SPD):
| Nr typu | Napięcie znamionowe (V) Un | Ciągłe napięcie Uc(V~) | Standardowy prąd rozładowania w (KA) |
Maksymalny prąd rozładowania |
Poziom ochrony (KA~) | Czas odpowiedzi (ns) |
| DGM1(2)-D5 | 220/380 |
275/320 |
5 | 10 | 1.2 | ≤25 |
| DGM1(2)-D10 | 10 | 2 | 1,6 | |||
| DGM1(2)-C20 | 20 | 40 | 1,8 | |||
| DGM13-B30 | 30 | 60 | .2.2 | |||
| DGM3(4)-B40 | 10 | 80 | 2,4 | |||
| DGM(4)-B60 | 60 | 100 | 2,8 | |||
| DGM-N-PE | 220/255 | 40/60 | 60/80 | 1.2 | ≤100 |
Wskazówka 1: Jak możemy odróżnić jakość odgromnika?
1. Z czasu reakcji widać: określić, czy odgromnik może odpowiedzieć na czas i szybko rozładować prąd piorunowy.
2. Widać to po tłumieniu wtrąceniowym: dotyczy to instalacji odgromnika, wpływ tego odgromnika na linię, im mniejszy, tym lepiej
3. Widać to po liczbie odporności na uderzenia: określa żywotność odgromnika.Zasadniczo rura wyładowcza gazu nie spadnie po umieszczeniu na pewien czas.Jeśli chcesz sprawdzić jego jakość, możesz użyć regulowanego wysokonapięciowego zasilacza prądu stałego do testowania.
Przede wszystkim musisz określić, jaki jest Twój system dystrybucji energii, czy jest to system TT, TN czy IT.Po ustaleniu systemu dystrybucji energii można wybrać tryb ochrony i sposób okablowania odgromnika, aby dobrać odpowiedni odgromnik.
Na przykład TN-C używa urządzenia odgromowego 3P, TN-S używa 4P, TT używa 3P + N itd.
Nasze usługi i siła
1. Zapewniamy wysokiej jakości, mocne i wytrzymałe produkty.
2. Produkty przeszły międzynarodową certyfikację ISO9001 i spełniają międzynarodowy standard.
3. Ścisła kontrola przed opuszczeniem fabryki.
4. Produkty są łatwe do przenoszenia ze względu na małą objętość i niewielką wagę.
Wiodąca technologia zapewniająca spersonalizowane produkty dla klientów.
5. Dostawa na czas.
6. Zapewniamy bezpłatny projekt i wsparcie OEM i ODM.
7. Możemy dostarczyć bezpłatną próbkę.
8. Szeroka gama produktów.
9. Materiały produktów są starannie dobierane i wykwintne wykonanie.
10. Bez zapachu i bez blaknięcia.
P: Czy mogę otrzymać próbki?
Odp .: Tak, mile widziane zamówienia na próbki.
P: Czy mogę używać własnego logo lub projektu na towarach?
Odp .: Tak, niestandardowe logo i projekt w masowej produkcji są dostępne.
P: Jaki jest czas dostawy?
Odp .: 3 dni na próbki, 7-15 dni na masową produkcję.
P: Jaki jest termin płatności?
Odp .: T / T, L / C w zasięgu wzroku, West union, Paypal itp.
