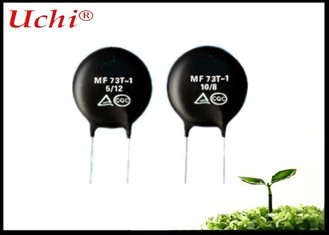

Duży prąd termistora NTC MF73T do ograniczenia prądu rozruchowego dużej mocy przełącznika mocy
Szczegóły Produktu:
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | SHIHENG |
| Orzecznictwo: | UL CQC TUV |
| Numer modelu: | MF73T |
Zapłata:
| Minimalne zamówienie: | 300pcs |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Objętość |
| Czas dostawy: | 7-10 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 10000000PCS na miesiąc |
|
Szczegóły informacji |
|||
| Nazwa: | Termistor NTC | Seria: | MF73T |
|---|---|---|---|
| Średnica: | 3mm/5mm/8mm/10mm/13mm/15mm/20mm/25mm/30mm/35mm/40mm | Maks. Aktualny: | 120A |
| High Light: | power ntc thermistor,ntc thermistor assembly |
||
opis produktu
Termistor NTC o dużym prądzie MF73T do ograniczania prądu rozruchowego o dużej mocy przełącznika mocy
Zaleta zastosowania termistora MF73T NTC
Najlepszy wybór do ograniczania prądu rozruchowego
Wiodąca technologia Doskonała funkcja Pochodzi z domu!
Maksymalny prąd w stanie ustalonym: 120A
Prąd rozruchowy to chwilowy wzrost prądu wytworzony po włączeniu zasilania silników, transformatorów, zasilaczy i elementów grzejnych.Im więcej mocy wymaga sprzęt przemysłowy, tym większy prąd rozruchowy.Może skutecznie tłumić prąd rozruchowy za pomocą szeregowego z termistorem NTC mocy w obwodzie powrotnym zasilacza.Rezystancja termistora spada dramatycznie po rozruchu, umożliwiając przepływ prądu w stanie ustalonym z bardzo małą rezystancją. Efekt ten zapewnia ochronę przed prądem rozruchowym, a jednocześnie zapewnia wydajność podczas normalnej pracy. Termistor mocy NTC produkowany przez Guangdong Uchi Technology Co., Ltd.z dużą skalą, zwłaszcza produktami seryjnymi MF73T, MF73, MF74, MF75 o dużych rozmiarach, które mogą być stosowane w takiej ochronie przed rozruchem na poziomie przemysłowym, jak roboty przemysłowe i automatyzacja.
Charakterystyka
Mały rozmiar, duża moc i duża zdolność ochrony przed prądem przepięciowym
Duża stała materiału (wartość B), mały opór, niskie zużycie energii.
Duży prąd w stanie ustalonym, długa żywotność, wysoka niezawodność
Łatwa instalacja PCB, ukończone serie, szeroki zakres zastosowań.
Zalecana aplikacja
Wysoka moc przełącznika mocy, konwersja mocy, moc UPS
Ładowarka o dużej mocy, ładowarka do pojazdów elektrycznych
Oświetlenie LED o dużej mocy, elektroniczne lampy energooszczędne o dużej mocy i inne lampy oświetleniowe
Wymiar konspektu
| Rozmiar | Φ3 | Φ5 | Φ8 | Φ10 | Φ13 | Φ15 | Φ20 | Φ25 | Φ30 | Φ35 | Φ40 |
| Dmax)/średnica | 4,5 | 7 | 11 | 13 | 15,5 | 17,5 | 22,5 | 29 | 35 | 40 | 45 |
| Tmax)/grubość | 4,5 | 5 | 5,5 | 6 | 6 | 6 | 7 | 8 | 10 | 12 | 12 |
| F)/Wysokość | 2,5±1 | 2,5±1 | 7,5±1 | 7,5±1 | 7,5±1 | 7,5±1 | 10,0±1 | 10,0±1 | 18±1,5 | 18±1,5 | 18±1,5 |
| d±0,05)/średnica wyprowadzenia | 0,45 | 0,45 | 0,8 | 0,8 | 0,8 | 0,8 | 1,0 | 1,0 | 1,6 | 2,0 | 2.0/2.6 |
| L)/długość przewodu | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| L1)/długość przewodu | / | / | 17 | 17 | 17 | 17 | 17 | 17 | / | / | / |
| Normalna struktura ołowiu |
Prosty (Ⅱ) |
Prosty (Ⅱ) |
Wewnątrz załamania (Ⅰ) |
Wewnątrz załamania (Ⅰ) |
Załamanie wewnątrz (Ⅰ) |
Wewnątrz załamania (Ⅰ) |
Prosty (Ⅱ) |
Prosty (Ⅱ) |
Prosty (Ⅱ) |
Prosty (Ⅱ) |
Prosty (Ⅱ) |
| Nieprawidłowa struktura ołowiu | / | / |
Prosty (Ⅱ) |
Prosty (Ⅱ) |
Prosto(Ⅱ) |
Prosty (Ⅱ) |
Zewnętrzny zagięcie (Ⅲ) |
Załamanie zewnętrzne (Ⅲ) |
| Rozmiar | Φ20 | Φ25 | Φ30 | Φ35 | Φ40 |
| Średnica maks. | 22,5 | 29 | 35 | 40 | 45 |
| Tmax Grubość | 10 | 12 | 15 | 18 | 18 |
| F/Wysokość | 10,0 | 10,0 | 18 | 18 | 18 |
| d ± 0,05 średnica ołowiu | 1.2 | 1.2 | 1,6 | 2 | 2.0/2.6 |
| L/długość przewodu min | 17 | 17 | 17 | 17 | 17 |
| Wysokość (A) maks. | 38 | 40 | 55 | 58 | 60 |
| Normalna struktura ołowiu | Y Kink | ||||
Uwaga: wyprowadzenie 2,6 mm zostanie zastosowane, gdy Imax jest powyżej 32 A dla D40
Parametry techniczne
Średnica korpusu Φ3mm
| Nr części | R25±20%(Ω) | Wskaźnik termoczułości B±10%(K) | Maksymalny prąd w stanie ustalonym Imax(A) | Około R maksymalnego prądu Rmax (Ω) | Maksymalne rozpraszanie mocy Pmax(W) | Termiczna stała czasowa (mW/C) | Termiczna stała czasowa (s) | Maksymalna pojemność impulsu (uF)240VAC |
| MF73T-1 5/2 | 5 | 2500 | 2 | 0,493 | 1,5 | ≥8 | ≤15 | 100 |
| MF73T-1 10/1 | 10 | 2600 | 1 | 1,223 | 100 | |||
| MF73T-1 20/0,7 | 20 | 2600 | 0,7 | 3.011 | 100 |
Średnica korpusu Φ5mm
| Nr części | R25±20%(Ω) | Wskaźnik termoczułości B±10%(K) | Maksymalny prąd w stanie ustalonym Imax(A) | Około R maksymalnego prądu Rmax (Ω) | Maksymalne rozpraszanie mocy Pmax(W) | Termiczna stała czasowa (mW/C) | Termiczna stała czasowa (s) | Maksymalna pojemność impulsu (uF)240VAC |
| MF73T-1 1/3,5 | 1 | 2500 | 3,5 | 0,92 | 1,8 | ≥9 | ≤25 | 110 |
| MF73T-1 10/2 | 10 | 2600 | 2 | 0,542 | 110 | |||
| MF73T-1 20/1 | 20 | 2600 | 1 | 1,544 | 110 | |||
| MF73T-1 30/1 | 30 | 2600 | 1 | 1,715 | 68 |
Średnica korpusu Φ8mm
| Nr części | R25±20%(Ω) | Wskaźnik termoczułości B±10%(K) | Maksymalny prąd w stanie ustalonym Imax(A) | Około R maksymalnego prądu Rmax (Ω) | Maksymalne rozpraszanie mocy Pmax(W) | Termiczna stała czasowa (mW/C) | Termiczna stała czasowa (s) | Maksymalna pojemność impulsu (uF)240VAC |
| MF73T-1 0,7/7 | 0,7 | 2500 | 7 | 0,032 | 2,3 | ≥10 | ≤42 | 220 |
| MF73T-1 10/2 | 1 | 2600 | 6 | 0,04 | 220 | |||
| MF73T-1 20/1 | 8 | 2600 | 3 | 0,278 | 220 | |||
| MF73T-1 30/1 | 10 | 2600 | 3 | 0,297 | 220 |
Średnica korpusu Φ10mm
| Nr części | R25±20%(Ω) | Wskaźnik termoczułości B±10%(K) | Maksymalny prąd w stanie ustalonym Imax(A) | Około R maksymalnego prądu Rmax (Ω) | Maksymalne rozpraszanie mocy Pmax(W) | Termiczna stała czasowa (mW/C) | Termiczna stała czasowa (s) | Maksymalna pojemność impulsu (uF)240VAC |
| MF73T-1 0,7/8 | 0,7 | 2600 | 8 | 0,041 | 2,5 | ≥12 | ≤50 | 470 |
| MF73T-1 5/5 | 5 | 2800 | 5 | 0,1 | 470 | |||
| MF73T-1 10/4 | 10 | 2800 | 4 | 0,175 | 470 | |||
| MF73T-1 30/1 | 20 | 3000 | 3 | 0,27 | 330 |
Średnica korpusu Φ13mm
| Nr części | R25±20%(Ω) | Wskaźnik termoczułości B±10%(K) | Maksymalny prąd w stanie ustalonym Imax(A) | Około R maksymalnego prądu Rmax (Ω) | Maksymalne rozpraszanie mocy Pmax(W) | Termiczna stała czasowa (mW/C) | Termiczna stała czasowa (s) | Maksymalna pojemność impulsu (uF)240VAC |
| MF73T-1 1/9 | 1 | 2600 | 9 | 0,032 | 3.2 | ≥13 | ≤65 | 680 |
| MF73T-1 3/8 | 3 | 2600 | 8 | 0,052 | 680 | |||
| MF73T-1 10/6 | 10 | 3000 | 6 | 0,126 | 560 | |||
| MF73T-1 20/4 | 20 | 3200 | 4 | 0,192 | 560 |
Średnica korpusu Φ15mm
| Nr części | R25±20%(Ω) | Wskaźnik termoczułości B±10%(K) | Maksymalny prąd w stanie ustalonym Imax(A) | Około R maksymalnego prądu Rmax (Ω) | Maksymalne rozpraszanie mocy Pmax(W) | Termiczna stała czasowa (mW/C) | Termiczna stała czasowa (s) | Maksymalna pojemność impulsu (uF)240VAC |
| MF73T-1 0,7/11 | 0,7 | 2600 | 11 | 0,024 | 3,6 | ≥22 | ≤75 | 1000 |
| MF73T-1 1,5/10 | 1,5 | 2600 | 10 | 0,036 | 820 | |||
| MF73T-1 3/9 | 3 | 2800 | 9 | 0,046 | 820 | |||
| MF73T-1 10/7 | 10 | 3200 | 7 | 0,098 | 680 |
Średnica korpusu Φ20mm
| Nr części | R25±20%(Ω) | Wskaźnik termoczułości B±10%(K) | Maksymalny prąd w stanie ustalonym Imax(A) | Około R maksymalnego prądu Rmax (Ω) | Maksymalne rozpraszanie mocy Pmax(W) | Termiczna stała czasowa (mW/C) | Termiczna stała czasowa (s) | Maksymalna pojemność impulsu (uF)240VAC |
| MF73T-1 0,7/16 | 0,7 | 2600 | 16 | 0,026 | 5 | ≥28 | ≤110 | 1500 |
| MF73T-2 0,7/16 | 0,7 | 2600 | 16 | 0,026 | 3000 | |||
| MF73T-1 2/14 | 2 | 2600 | 14 | 0,035 | 1500 | |||
| MF73T-2 2/14 | 2 | 2600 | 14 | 0,035 | 3000 | |||
| MF73T-1 10/8 | 10 | 3000 | 8 | 0,085 | 1000 | |||
| MF73T-2 10/8 | 10 | 3000 | 8 | 0,085 | 1500 |
Średnica korpusu Φ25mm
| Nr części | R25±20%(Ω) | Wskaźnik termoczułości B±10%(K) | Maksymalny prąd w stanie ustalonym Imax(A) | Około R maksymalnego prądu Rmax (Ω) | Maksymalne rozpraszanie mocy Pmax(W) | Termiczna stała czasowa (mW/C) | Termiczna stała czasowa (s) | Maksymalna pojemność impulsu (uF)240VAC |
| MF73T-1 0,5/22 | 0,5 | 2600 | 22 | 0,017 | 7 | ≥30 | ≤130 | 2200 |
| MF73T-2 0,5/22 | 0,5 | 2600 | 22 | 0,017 | 3500 | |||
| MF73T-1 2/18 | 2 | 2600 | 18 | 0,026 | 2200 | |||
| MF73T-2 2/18 | 2 | 2600 | 18 | 0,026 | 3500 | |||
| MF73T-1 10/10 | 10 | 3200 | 10 | 0,084 | 1200 |
Średnica korpusu Φ30mm
| Nr części | R25±20%(Ω) | Wskaźnik termoczułości B±10%(K) | Maksymalny prąd w stanie ustalonym Imax(A) | Około R maksymalnego prądu Rmax (Ω) | Maksymalne rozpraszanie mocy Pmax(W) | Termiczna stała czasowa (mW/C) | Termiczna stała czasowa (s) | Maksymalna pojemność impulsu (uF)240VAC |
| MF73T-1 0,5/30 | 0,5 | 2600 | 30 | 0,013 | 8 | ≥40 | ≤190 | 3000 |
| MF73T-2 0,5/30 | 0,5 | 2600 | 30 | 0,013 | 4700 | |||
| MF73T-1 4/19 | 4 | 2800 | 19 | 0,031 | 2200 | |||
| MF73T-2 4/19 | 4 | 2800 | 19 | 0,031 | 4700 | |||
| MF73T-1 10/13 | 10 | 3200 | 13 | 0,056 | 1500 | |||
| MF73T-2 10/13 | 10 | 3200 | 13 | 0,056 | 3300 | |||
| MF73T-1 20/9 | 20 | 3200 | 9 | 0,113 | 1500 |
Średnica korpusu Φ35mm
| Nr części | R25±20%(Ω) | Wskaźnik termoczułości B±10%(K) | Maksymalny prąd w stanie ustalonym Imax(A) | Około R maksymalnego prądu Rmax (Ω) | Maksymalne rozpraszanie mocy Pmax(W) | Termiczna stała czasowa (mW/C) | Termiczna stała czasowa (s) | Maksymalna pojemność impulsu (uF)240VAC |
| MF73T-1 1/32 | 1 | 2600 | 32 | 0,013 | 9 | ≥45 | ≤280 | 3300 |
| MF73T-2 1/32 | 1 | 2600 | 32 | 0,013 | 4700 | |||
| MF73T-1 4/21 | 4 | 2800 | 21 | 0,031 | 3000 | |||
| MF73T-2 4/21 | 4 | 2800 | 21 | 0,031 | 4700 | |||
| MF73T-1 5/19 | 5 | 3000 | 19 | 0,056 | 3000 | |||
| MF73T-1 10/15 | 10 | 3200 | 15 | 0,056 | 2200 | |||
| MF73T-2 10/15 | 10 | 3200 | 15 | 0,113 | 3300 |
Średnica korpusu Φ40mm
| Nr części | R25±20%(Ω) | Wskaźnik termoczułości B±10%(K) | Maksymalny prąd w stanie ustalonym Imax(A) | Około R maksymalnego prądu Rmax (Ω) | Maksymalne rozpraszanie mocy Pmax(W) | Termiczna stała czasowa (mW/C) | Termiczna stała czasowa (s) | Maksymalna pojemność impulsu (uF)240VAC |
| MF73T-1 0,2/40 | 0,2 | 2600 | 40 | 0,005 | 12 | ≥55 | ≤450 | 4700 |
| MF73T-2 0,2/40 | 0,2 | 2600 | 40 | 0,005 | 8000 | |||
| MF73T-1 1/40 | 1 | 2600 | 40 | 0,01 | 4700 | |||
| MF73T-2 1/40 | 1 | 2600 | 40 | 0,01 | 6800 | |||
| MF73T-1 5/25 | 5 | 3000 | 25 | 0,028 | 3300 | |||
| MF73T-2 5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73T-1 10/19 | 10 | 3200 | 19 | 0,038 | 3000 | |||
| MF73T-2 10/19 | 10 | 3200 | 19 | 0,038 | 4700 | |||
| MF73T-1 20/13 | 20 | 3200 | 13 | 0,075 | 3000 |
