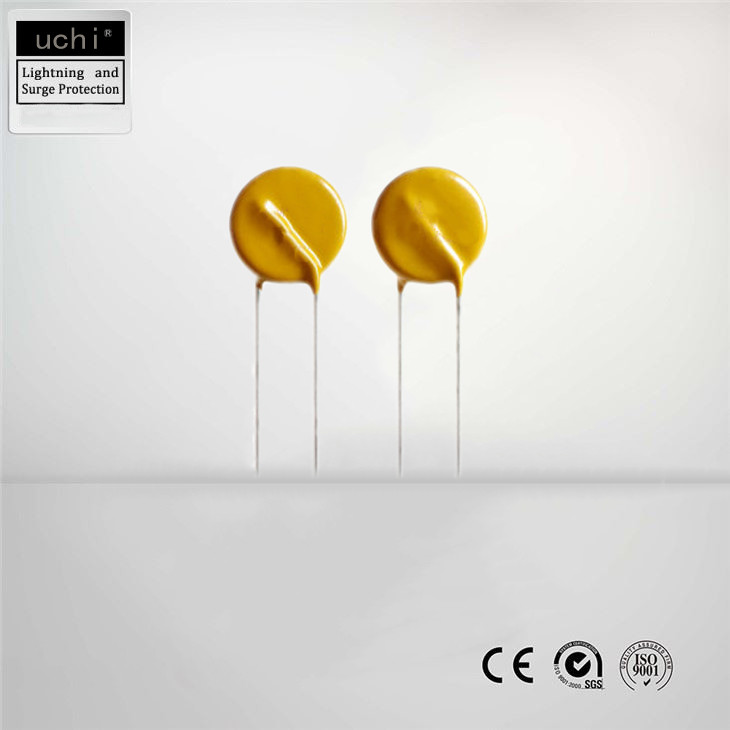

14d471k Warystor wysokoenergetyczny Imax 6000A do ochrony urządzeń domowych
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | CE / SGS / ISO9001 |
| Numer modelu: | OBV-14D |
Zapłata:
| Minimalne zamówienie: | 1000 sztuk |
|---|---|
| Cena: | Negotiable |
| Czas dostawy: | 2 tygodnie |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 100 000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Szczegóły pakowania: | cielsko | Nazwa: | Warystor wysokoenergetyczny 14D |
|---|---|---|---|
| w: | 3000A/2500A | Imax: | 6000A/5000A |
| Kształt: | Dysk z ołowiem promieniowym | Typ warystora: | Warystor z tlenku metalu |
| Zakres temperatury: | -40 ℃ ~ + 85 ℃ | AC: | 50V-1100V |
| High Light: | Warystor 14d471k,warystor wysokoenergetyczny 6000A,warystor wysokoenergetyczny |
||
opis produktu
Warystor wysokoenergetyczny 14D, warystor 6000A / 5000A do ochrony urządzeń domowych
Kod numeru części dla „UCHI”
| Rozmiary | MAX | d | d-1(±0,1) | A | A-1 | K | |
| D | H | ||||||
| 14D | 16,5 | 21,0 | 0,8 | 7,5±1,0 | ≦3,0 | ||
| 20D | 21,0 | 26,0 | 1,0 | 10±1,0 | ≦3,0 | ||
| 25D | 26,0 | 31,0 | 1,0 | 10±1,0 | ≦3,0 | ||
| 32D | 35,0 | 40,0 | 7×0,5 | 1,5 | 25,4±1,0 | 25,4±1,0 | ≦5,0 |
| 40D | 42,0 | 48,0 | 7×0,5 | 1,5 | 25,4±1,0 | 25,4±1,0 | ≦5,0 |
| 53D | 56,0 | 61,0 | 9,6 × 0,7 | 25,4±1,0 | ≦5,0 | ||
| 20S / 22L | 22,0 | 25,0 | 4×0,3 | 1,0 | 22±1,0 | 10±1,0 | ≦3,0 |
| 22S | 28,0 | 28,0 | 4×0,4 | 1,0 | 22±1,0 | 10±1,0 / 12,5±1,0 | ≦5,0 |
| 30S | 35,0 | 28,0 | 4×0,5 | 1,5 | 22±1,0 / 25,4±1,0 | 22±1,0 | ≦5,0 |
| 34L | 33,0 | 38,0 | 6×0,5/7×0,5 | 1,5 | 22±1,0 / 25,4±1,0 | 22±1,0 | ≦5,0 |
| 34S | 36,0 | 40,0 | 6×0,5/7×0,5 | 1,5 | 22±1,0 / 25,4±1,0 | 22±1,0 | ≦5,0 |
| 34R | 36,0 | 40,0 | 6×0,5/7×0,5 | 22±1,0 / 25,4±1,0 | |||
| 34Z | 41,0 | 40,0 | 7×0,5 | 25,4±1,0 | ≦5,0 | ||
Specyfikacja UCHI.14D
Warystory wysokoenergetyczne (MOV) są przeznaczone do różnych zastosowań.UCHI® oferuje najcieńsze na rynku warystory typu 1 (klasa I) i wysokiej jakości warystory typu 2 (klasa II) o najwyższej zdolności Imax.
Produkty z powłoką epoksydową to wytrzymałe warystory z tlenków metali przeznaczone głównie do zastosowań przemysłowych i SPD.Są to wersje o większej średnicy konwencjonalnych elementów dysku warystorowego z tlenku metalu.Mogą mieć standardowe sztywne zaciski firmy UCHI® lub mogą być zaprojektowane na zamówienie, aby spełnić potrzeby klienta w zakresie obsługi wysokiego prądu i energii, ułatwiając montaż na płytkach drukowanych.Seria z powłoką epoksydową zapewnia doskonałą ochronę przeciwprzepięciową do stosowania w przemysłowych i konsumenckich urządzeniach elektrycznych, dystrybucji zasilania, sprzęcie sterującym, systemach bezpieczeństwa/przeciwpożarowych, sprzęcie kolejowym, tablicach rozdzielczych, komputerach, telekomunikacji, zasilaczach i sterowaniu silnikami.
| Model | Maksymalny | Napięcie warystora | Mocowanie | Napięcie znamionowe | Maksymalny | Maksymalny | Typowy | ||||
| Numer | Dopuszczalne | Napięcie | Prąd szczytowy | Energia | Pojemność | ||||||
| Ф15,0mm | Napięcie | (maks.) | (8/20 μs) | (Dżul) | (Odniesienie) | ||||||
| Normalny typ | Klimatyzacja.Rms | DC | V1.0mA (V) | VC | IP | odniesienie | W.10 razy | Max. | 10/1000 | @ 1KHz | |
| ( V ) | ( V ) | min. | max. | ( V ) | ( A ) | ( V ) | ( A ) | μs | ( pf ) | ||
| 14D820K | 50 | 65 | 74 | 90 | 135 | 50 | DC 48 | 3000 | 6000 | 27 | 2400 |
| 14D101K | 60 | 85 | 90 | 110 | 165 | 50 | 33 | 2000 | |||
| 14D121K | 75 | 100 | 108 | 132 | 200 | 50 | DC 60 | 40 | 1700 | ||
| 14D151K | 95 | 125 | 135 | 165 | 250 | 50 | 53 | 1300 | |||
| 14D181K | 115 | 150 | 162 | 198 | 300 | 50 | AC 100 | 60 | 1100 | ||
| 14D201K | 130 | 170 | 185 | 225 | 340 | 50 | AC 125 | 70 | 1000 | ||
| 14D221K | 140 | 180 | 198 | 242 | 360 | 50 | 78 | 900 | |||
| 14D241K | 150 | 200 | 216 | 264 | 395 | 50 | 84 | 830 | |||
| 14D271K | 175 | 225 | 243 | 297 | 455 | 50 | 99 | 740 | |||
| 14D301K | 190 | 250 | 270 | 330 | 500 | 50 | 108 | 670 | |||
| 14D331K | 210 | 275 | 297 | 363 | 550 | 50 | AC 250 | 115 | 610 | ||
| 14D361K | 230 | 300 | 324 | 396 | 595 | 50 | Telefon | 130 | 560 | ||
| 14D391K | 250 | 320 | 351 | 429 | 650 | 50 | test | 140 | 510 | ||
| 14D431K | 275 | 350 | 387 | 473 | 710 | 50 | AC 250 | 155 | 460 | ||
| 14D471K | 300 | 385 | 423 | 517 | 775 | 50 | 175 | 430 | |||
| 14D511K | 320 | 415 | 459 | 561 | 845 | 50 | 180 | 390 | |||
| 14D561K | 350 | 460 | 504 | 616 | 925 | 50 | 185 | 360 | |||
| 14D621K | 385 | 505 | 558 | 682 | 1025 | 50 | 190 | 320 | |||
| 14D681K | 420 | 560 | 612 | 748 | 1120 | 50 | 200 | 290 | |||
| 14D751K | 460 | 615 | 675 | 825 | 1240 | 50 | 210 | 270 | |||
| 14D781K | 485 | 640 | 702 | 858 | 1290 | 50 | 220 | 260 | |||
| 14D821K | 510 | 670 | 738 | 902 | 1355 | 50 | AC 380 lub G | 2500 | 5000 | 235 | 240 |
| 14D911K | 550 | 745 | 819 | 1001 | 1500 | 50 | 255 | 220 | |||
| 14D102K | 625 | 825 | 900 | 1100 | 1650 | 50 | 280 | 200 | |||
| 14D112K | 680 | 895 | 990 | 1210 | 1815 | 50 | 310 | 180 | |||
| 14D122K | 750 | 990 | 1080 | 1320 | 1980 | 50 | 310 | 150 | |||
| 14D182K | 1100 | 1465 | 1620 | 1980 | 2970 | 50 | 335 | 130 | |||
Dostarczane w formie dysku Do unikalnego pakowania przez wysokoenergetyczne warystory dyskowe (MOV) przeznaczone do zastosowań specjalnych Klient
Opcje wykończenia elektrody lutowniczej
Można wykorzystać kontakty ciśnieniowe i/lub układanie dysków
Dostępna izolacja pasywacji krawędzi
Brak obniżania wartości znamionowych do 85ºC otoczenia.
Aplikacje
Zabezpieczenie tranzystorowe, diodowe lub półprzewodnikowe TRIAC
Ochrona przeciwprzepięciowa w elektronice użytkowej
Ochrona przeciwprzepięciowa w elektronicznym sprzęcie AGD, urządzeniach gazowych i naftowych
Pochłanianie udarów przekaźnika i zaworu elektromagnetycznego
(1).tranzystor, IC, SCR i półprzewodnikowy element przełączający oraz różnorodne elektroniczne, elektryczne urządzenia przepięciowe
ochrona
(2) pochłanianie przepięć urządzeń domowych i ochrona przed przepięciami
(3) przemysłowa absorpcja przepięć elektrycznych
(4) w celu wyeliminowania wyładowania elektrostatycznego i sygnału szumu;
(5) Absorpcja przepięć przekaźników i zaworów elektromagnetycznych
(6).Zabezpieczenie przed przepięciem wyłącznika wycieku
Wszystkich właścicieli ziemskich telefonicznie sterowane programowo przełączniki oraz ochrona odgromowa i przepięciowa łączności
ekwipunek
Nasze usługi i siła
1. Zapewniamy wysokiej jakości, mocne i wytrzymałe produkty.
2. Produkty przeszły międzynarodową certyfikację ISO9001 i spełniają międzynarodowy standard.
3. Ścisła kontrola przed opuszczeniem fabryki.
4. Produkty są łatwe do przenoszenia ze względu na małą objętość i niewielką wagę.
Wiodąca technologia zapewniająca spersonalizowane produkty dla klientów.
5. Dostawa na czas.
6. Zapewniamy bezpłatny projekt i wsparcie OEM i ODM.
7. Możemy dostarczyć bezpłatną próbkę.
8. Szeroka gama produktów.
9. Materiały produktów są starannie dobierane i wykwintne wykonanie.
10. Bez zapachu i bez blaknięcia.
