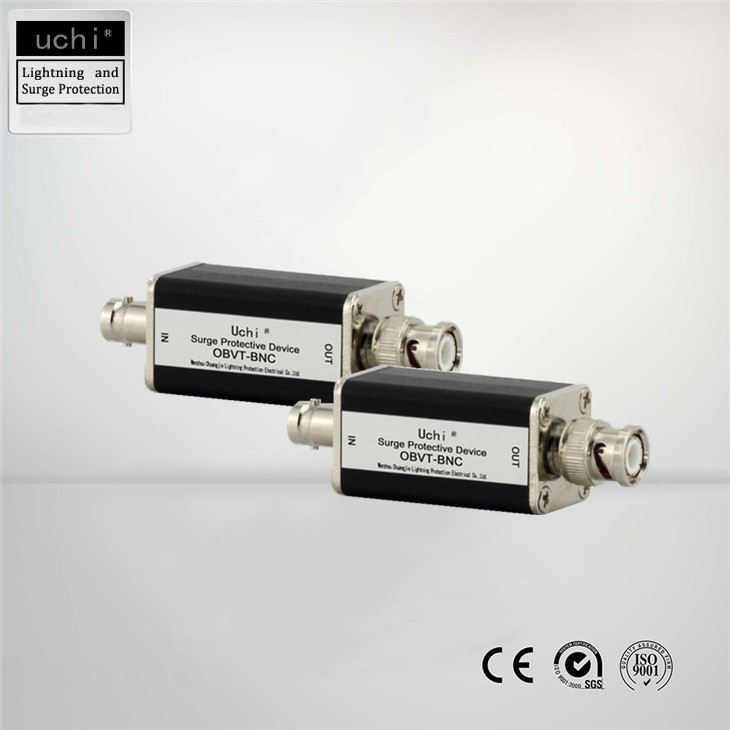

Uc 8VDC CCTV Urządzenie przeciwprzepięciowe, zabezpieczenie przeciwprzepięciowe BNC ze stopu aluminium

opis produktu

Uc 8VDC BNC CCTV Urządzenie przeciwprzepięciowe Poziom ochrony napięcia <120V

OBVT-BNC

Koncentryczne ochronniki przeciwprzepięciowe BNC Video Surge Protectors przeznaczone są do ochrony systemu sieci komputerowej, w skład którego wchodzi system monitoringu systemu bezpieczeństwa, koncentryczna transmisja sygnału oraz telewizja dozorowa, system łączności satelitarnej.

OBVT to seria urządzeń do rozładowywania przejściowych przepięć indukowanych w liniach koncentrycznych.Zgodnie z IEC 61643-21.Format koncentryczny.

Nadaje się do ochrony urządzeń nadawczych i odbiorczych wykorzystujących fale radiowe.Ze swej natury są one bardzo narażone na indukowane przejściowe przepięcia (przepięcia) związane z aktywnością meteorologiczną.
Do złączy BNC, F, N, TNC.
Idealny do ochrony systemów nadawczych i odbiorczych, takich jak anteny telewizyjne i radiowe, telewizja przemysłowa (CCTV), alarmy itp.

Parametry techniczne

Funkcja i korzyści

-Łatwa instalacja
-Bezpieczna/samoochronna konstrukcja

-Bardzo szybka reakcja
-Hybrydowy GDT i dioda

-TechnologiaTransmisja na duże odległości
-Dobry efekt transmisji

-Silne przeciwdziałanie zakłóceniom
-zgodny z normą lEC 61643-21

Aplikacja

●Dystrybucja AC/DC
●Zasilacze
●Automatyka przemysłowa
●Telekomunikacja
●Systemy sterowania silnikami
●Aplikacje PLC
● Sprzęt do przenoszenia mocy
●Aplikacje HVAC
● Napędy AC
●Systemy UPS
●Systemy bezpieczeństwa
●IT/Centra danych


Notatka:System ochrony odgromowej nie gwarantuje, że sprzęt nie zostanie w 100% uszkodzony przez piorun;system zasilania musi być wielopoziomową ochroną odgromową;
Kompletny system ochrony odgromowej obejmuje zewnętrzną ochronę odgromową i wewnętrzną ochronę odgromową.Zewnętrzna ochrona odgromowa odnosi się do: receptorów piorunowych, przewodów odprowadzających i uziemień, które służą głównie do obrony przed bezpośrednimi uderzeniami piorunów.Wewnętrzna ochrona odgromowa obejmuje: ekranowanie, rozsądne okablowanie, bezpieczną odległość, połączenie ekwipotencjalne, ochronę przeciwprzepięciową itp., stosowane głównie w celu zapobiegania indukcji wyładowań atmosferycznych, kontrataku potencjału ziemi, wtargnięcia fali piorunowej itp.

Wskazówka: ochrona odgromowa to ochrona probabilistyczna i nie możemy zapewnić 100% ochrony.

Po pierwsze, samo wyładowanie piorunowe ma pewien stopień losowości, a parametry piorunowe mają pewne właściwości statystyczne, co decyduje o tym, że wszelkie środki ochronne oparte na tych statystycznych charakterystykach parametrów piorunowych nie mogą zapewnić 100% ochrony.Takie jak: bezpośrednia charakterystyka ochrony odgromowej;amplituda prądu piorunowego, kształt fali itp. mają właściwości statystyczne;
Po drugie, sprzęt do ochrony odgromowej nie może zapobiec powstawaniu wyładowań atmosferycznych;
Po trzecie, urządzenia odgromowe nie są w stanie idealnie wyeliminować wszystkich napięć/prądów zakłócających.Podstawowym celem podejmowania środków ochronnych jest zapewnienie, że większość energii spowodowanej zakłóceniami nie rozprzestrzeni się na wrażliwe części urządzenia i personel.
Wreszcie, gwałtownie wzrosły koszty ochrony przed przepięciami wysokiego poziomu o małym prawdopodobieństwie wystąpienia.

Inni

Parametr SPD technologii (Uwaga: zgodnie z wymaganiami użytkownika można dostosować Uc = 140 V, 440 V, 550 V, zakres napięcia SPD):

Główne parametry odgromnika

(1) Napięcie nominalne Un: Dodatkowe napięcie utrzymywanego systemu jest z nim zgodne.W systemie informatycznym parametr ten wskazuje rodzaj podtrzymywacza, który należy wybrać oraz wskazuje efektywną wartość komunikacji lub napięcia DC.
(2 Maksymalne napięcie ciągłe Uc: Maksymalna efektywna wartość napięcia, która może być stale przyłożona do wyznaczonego końca urządzenia odgromowego bez powodowania zmian w charakterystyce urządzenia odgromowego.
(3) Znamionowy prąd wyładowczy In: Urządzenie odgromowe nie ulega uszkodzeniu po 10-krotnym przyłożeniu standardowej fali piorunowej o kształcie fali 8/20 μs do urządzenia odgromowego.
(4) Maksymalny prąd rozładowania Imax: Szczytowa wartość maksymalnego prądu udarowego, który odgromnik może wytrzymać, gdy standardowa fala piorunowa o kształcie fali 8/20 μs zostanie przyłożona do odgromnika podczas jednego uderzenia.
(5) Napięciowy poziom ochrony Up: Napięciowy poziom ochrony odgromnika w przypadku In.
Przy doborze typu Uc odgromnika musi odpowiadać napięciu systemu, natężenie przepływu musi spełniać wymagania użytkowe, a poziom ochrony musi być niższy niż napięcie wytrzymywane przez urządzenie.
