Ochrona odgromowa 1060 V Pv, ochrona przeciwprzepięciowa UPS z ochroną przed przepięciami
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | Uchi |
| Orzecznictwo: | CE / SGS / ISO9001 |
| Numer modelu: | OBV5-C40-PV |
Zapłata:
| Minimalne zamówienie: | 200 sztuk |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | pakiet eksportowy / Negocjuj |
| Czas dostawy: | 5-15 dni po dokonaniu płatności! |
| Zasady płatności: | T/T, L/C, Western Union |
| Możliwość Supply: | 60000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Nazwa: | Ogranicznik przepięć | Liczba Polaków: | 3P |
|---|---|---|---|
| w: | 20kA | Imax: | 40kA |
| Połączenie: | Za pomocą zacisków śrubowych: 4-25 mm2 | Uc: | 530/630/840/950/1060 V DC |
| montowanie: | Szyna symetryczna 35 mm | CertyfikacjaCE,CQC: | CE / CQC / SGS |
| High Light: | Zabezpieczenie przeciwprzepięciowe 1060V ups,samozabezpieczająca ochrona odgromowa pv,ochrona odgromowa systemu UPS pv |
||
opis produktu

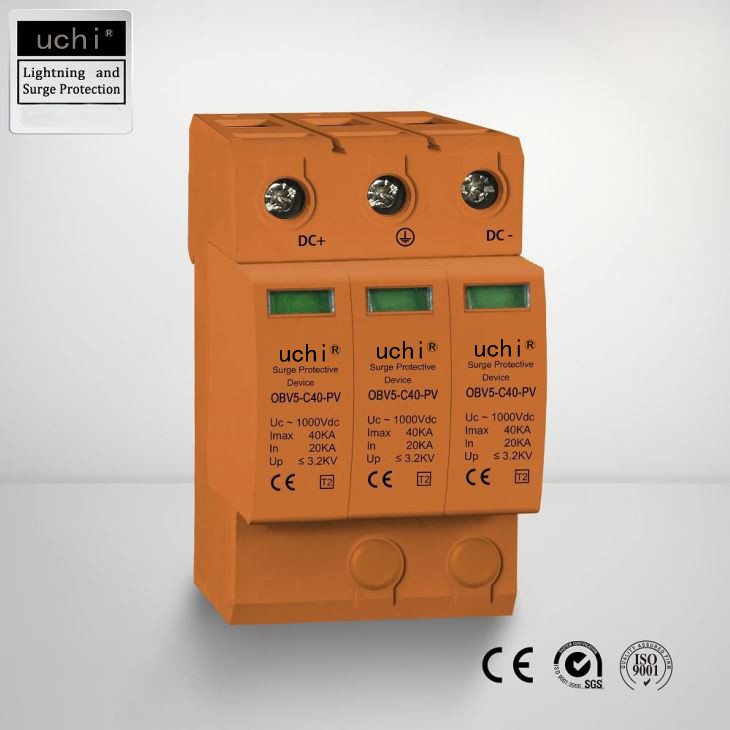

530/630/840/950/1060 Vdc PV Ogranicznik przepięć, odgromnik
OBV5-C40-PV
Okablowana, kompletna jednostka modułowa do stosowania w systemach fotowoltaicznych, składająca się z podstawy i wtykowych modułów ochronnych
Połączone urządzenie rozłączające i zwierające z bezpieczną izolacją galwaniczną w module ochronnym zapobiega uszkodzeniom spowodowanym przez ogień w wyniku łuków łączeniowych prądu stałego (opatentowana zasada SCI)
Wypróbowany i przetestowany, odporny na uszkodzenia obwód Y OBV6-C40-PV zapobiega uszkodzeniu ogranicznika przepięć w przypadku uszkodzenia izolacji w obwodzie generatora.
Zintegrowany bezpiecznik DC umożliwia bezpieczną wymianę modułów ochronnych bez tworzenia łuku.
Parametry techniczne
| Model: OBV5-C40-PV | ||||||
| Napięcie sieciowe | 500Vdc | 600Vdc | 800Vdc | 900Vdc | 1000 V DC | |
| Maks.napięcie robocze Uc | 530Vdc | 630Vdc | 840Vdc | 950Vdc | 1060 V DC | |
| Znamionowy prąd rozładowania ln | 20kA | |||||
| Maks.prąd rozładowania lmax | 40kA | |||||
| Poziom ochrony (przy In) Up | 1,8kV | 2,5kV | 2,8kV | 3.0kV | 3.2kV | |
| Odłącznik | ||||||
| Odłącznik termiczny | Wewnętrzny | |||||
| Właściwości mechaniczne | ||||||
| Połączenie | za pomocą zacisków śrubowych: 4-25 mm2 | |||||
| Wskaźnik odłączenia | 1 mechaniczny wskaźnik według bieguna | |||||
| Montowanie | szyna symetryczna 35 mm | |||||
| Temperatura robocza | -40/+85°C | |||||
| Klasa ochrony | IP20 | |||||
| Zgodność z normami | ||||||
| NF EN 61643-11 Francja | Parafoudre Basse Tension - Essais Classe II | |||||
| IEC 61643-1 Międzynarodowy | SPD niskiego napięcia — klasa testowa II | |||||
| EN 61643-11 Europa | Parafoudre Basse Tension - Essais Classe II | |||||
Funkcja i korzyści
-Łatwa instalacja lub modernizacja
-Montaż na szynie DIN
-Fail-safe/self-protected design Zdalny wskaźnik (opcjonalnie) z 3-pinowym stykiem NO/NC
-Konstrukcja bezpieczna dla palców IP20Wskaźnik wizualny
-Mały odcisk stopy
Aplikacja
●Dystrybucja AC/DC
●Zasilacze
●Automatyka przemysłowa
●Telekomunikacja
●Systemy sterowania silnikami
●Aplikacje PLC
● Sprzęt do przenoszenia mocy
●Aplikacje HVAC
● Napędy AC
●Systemy UPS
●Systemy bezpieczeństwa
●IT/Centra danych
Inni
Parametr SPD technologii (Uwaga: zgodnie z wymaganiami użytkownika można dostosować Uc = 140 V, 440 V, 550 V, zakres napięcia SPD):
| Nr typu | Napięcie znamionowe (V) Un | Ciągłe napięcie Uc(V~) | Standardowy prąd rozładowania w (KA) |
Maksymalny prąd rozładowania |
Poziom ochrony (KA~) | Czas odpowiedzi (ns) |
| DGM1(2)-D5 | 220/380 |
275/320 |
5 | 10 | 1.2 | ≤25 |
| DGM1(2)-D10 | 10 | 2 | 1,6 | |||
| DGM1(2)-C20 | 20 | 40 | 1,8 | |||
| DGM13-B30 | 30 | 60 | .2.2 | |||
| DGM3(4)-B40 | 10 | 80 | 2,4 | |||
| DGM(4)-B60 | 60 | 100 | 2,8 | |||
| DGM-N-PE | 220/255 | 40/60 | 60/80 | 1.2 | ≤100 |
Chociaż indukowany jest niższy prąd, wytwarzany efekt jest równie lub bardziej destrukcyjny, ze względu na większą czułość sprzętu elektronicznego podłączonego do linii komunikacyjnych (telefon, Ethernet, R, itp.).
Znaczenie połączenia uziemiającego
Ochronniki przepięciowe (SPD) kierują nadmiar energii do ziemi, ograniczając w ten sposób napięcie szczytowe do dopuszczalnej wartości dla podłączonego sprzętu elektrycznego.
Odpowiednie uziemienie jest zatem kluczowym aspektem dla skutecznej ochrony przed przepięciami. Monitorowanie stanu uziemienia gwarantuje prawidłowe działanie urządzeń ochrony przeciwprzepięciowej.
Ochrona zewnętrzna (piorunochrony ESE i faradyzacja). System ochrony przed bezpośrednim uderzeniem pioruna. Przechwytują one piorun w chronionym obszarze i prowadzą go w kontrolowany sposób bezpiecznie do ziemi.Ochrona wewnętrzna (urządzenia przeciwprzepięciowe i przeciwprzepięciowe o częstotliwości sieciowej).Urządzenia przeznaczone do ochrony przed skutkami przepięć w urządzeniach podłączonych do sieci zasilających i/lub sieci telekomunikacyjnych.Instalacje uziemiające (monitorowanie uziemienia i izolacji).Instalacje umożliwiające rozproszenie atmosferycznych prądów wyładowczych do ziemi.Konieczność monitorowania systemu uziemienia.CUAJE oferuje szeroką gamę produktów dla każdego z tych systemów.Opracowuje również niestandardowe produkty, zapewnia doradztwo i usługi konsultingowe oraz najlepszą możliwą obsługę posprzedażną.
Przede wszystkim musisz określić, jaki jest Twój system dystrybucji energii, czy jest to system TT, TN czy IT.Po ustaleniu systemu dystrybucji energii można wybrać tryb ochrony i sposób okablowania odgromnika, aby dobrać odpowiedni odgromnik.
Na przykład TN-C używa urządzenia odgromowego 3P, TN-S używa 4P, TT używa 3P + N itd.
