Ochronnik przeciwprzepięciowy 380 V typu 2, odgromnik z tlenkiem metalu
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | Uchi |
| Orzecznictwo: | CE / SGS / ISO9001 |
| Numer modelu: | OBV5-C40 |
Zapłata:
| Minimalne zamówienie: | 200 sztuk |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | pakiet eksportowy / Negocjuj |
| Czas dostawy: | 5-15 dni po dokonaniu płatności! |
| Zasady płatności: | T/T, L/C, Western Union |
| Możliwość Supply: | 60000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Nazwa: | Bezszczelinowy ogranicznik przepięć z tlenku metalu | Kolor: | Biały |
|---|---|---|---|
| Napięcie: | 220/275/320/385/420/440V | Liczba Polaków: | OBV5-C40/3+NPE |
| Materiał: | MOV/Nylon/PBT | Imax: | 40kA |
| w: | 20kA | Czas odpowiedzi: | 25ns |
| Stopień ochrony: | IP 20 | CertyfikacjaCE,CQC: | CE / CQC / SGS |
| Aplikacja: | Ochrona przed piorunami | ||
| High Light: | Listwa przeciwprzepięciowa 380 V typu 2,odgromnik z tlenku metalu,listwa przeciwprzepięciowa z tlenku metalu typu 2 |
||
opis produktu

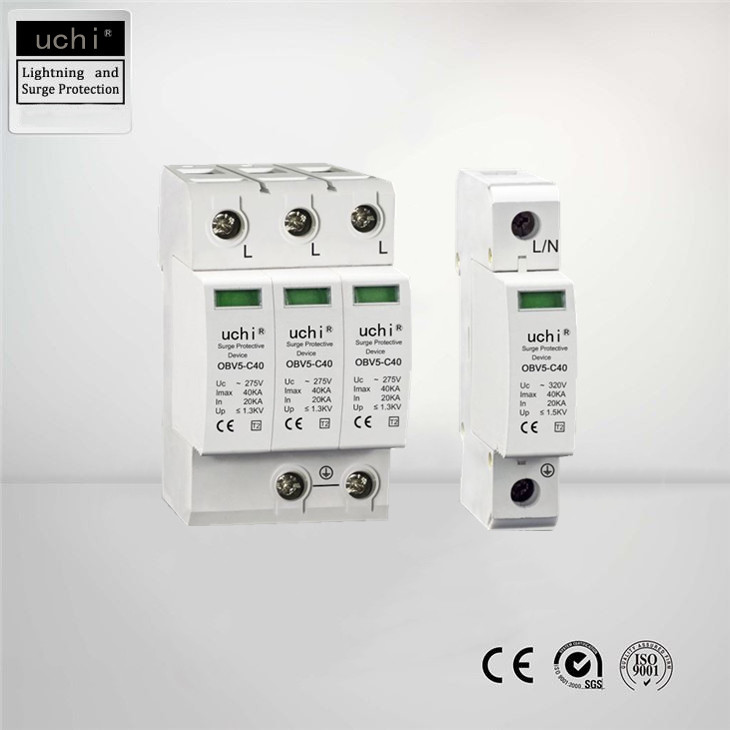

Hurtownia 40ka, 380v Metal Oxide Gapl Type 2 Ogranicznik / zabezpieczenie przeciwprzepięciowe
OBV5-C40
Ograniczniki przepięć OBV5-C40-LT spełniają wymagania klasy 2 zgodnie z normą IEC 61643-11.Urządzenia te chronią niskonapięciowe instalacje konsumenckie przed wszelkiego rodzaju przepięciami i są dostępne w wersjach jedno- i czterobiegunowych.Zastosowanie wysokowydajnych warystorów pozwala na szybki czas odpowiedzi i niski poziom ochrony, bez prądu następczego.Jeżeli okoliczności są niepewne i istnieje ryzyko pożaru z powodu przeciążenia, wewnętrzna jednostka odcinająca odłącza ochronnik od sieci, jeśli to konieczne.Dodatkowo nadrukowany na ograniczniku kod QR umożliwia dezorientację.Ponadto kod QR wydrukowany na ograniczniku umożliwia bezpośredni dostęp do instrukcji montażu online.
Parametry techniczne
| Model: OBV5-C40 | |||
| Maksymalne napięcie ciągłe AC | Uc | V | 275/320/385/440 |
| SPD zgodnie z EN 61643-11 | Wpisz 2 | ||
| SPD zgodnie z IEC 61643-1 | klasa II | ||
| Znamionowy prąd rozładowania (8/20< s) | W | kA | 20 |
| Maksymalny prąd rozładowania (8/20< s) | Imax | kA | 40 |
| Poziom ochrony napięcia | W górę | kV | < 1,3/1,5/1,8/2,0 |
| Czas odpowiedzi | tA | ns | <25 |
| Maksymalny bezpiecznik rezerwowy | A | 125 | |
| Zakres temperatury | ℃ | -40 ℃ ~ + 85 ℃ | |
| Stopień ochrony | IP 20 | ||
| Maks.przekrój kabla giętki (cienkodrutowy) | mm² | 25 | |
| Maks.przekrój kabla sztywny (jednodrutowy/wielożyłowy) | mm² | 35 | |
Funkcja i korzyści
1, Chroń układ elektryczny i ładowane urządzenia elektryczne przed grzmotem i chwilowym przepięciem.
2, Chroń transmisję sygnałów Ethernet za pomocą obwodów zasilania 48 V DC/34 V AC przed
przepięcia wywołane piorunami.
3, Ulepszona ochrona przeciwprzepięciowa.
4, do montażu na szynach DIN 35mm wg.zgodnie z EN 60715.
5, może skutecznie zapewnić prawidłowe działanie sprzętu.
·Łatwa instalacja lub modernizacja.
·Montaż na szynie DIN.
·Projekt odporny na awarie/samoochronny Zdalny wskaźnik (opcja) z 3-stykowym stykiem NO/NC.
·Konstrukcja zabezpieczona przed dotykiem IP20Wskaźnik wizualny.
Aplikacja
● Ochrona instalacji niskonapięciowych odbiorców przed pośrednimi wyładowaniami atmosferycznymi.
● Obszary przepięciowe służą do ochrony czułych urządzeń przed skokami napięcia.
● Do zastosowania w koncepcji stref ochrony odgromowej na granicy 1-2.
Wymagania instalacyjne dla produktów ochrony odgromowej zasilania
a.Produkt ochrony odgromowej mocy ma metodę równoległej instalacji do ziemi.W przypadku instalacji równoległej długość przewodu łączącego produkt odgromowy musi być mniejsza niż 0,5 m.
b.Istnieją również seryjne instalacje do zasilania produktów ochrony odgromowej, ale instalacja szeregowa jest podatna na problemy ze wzrostem temperatury i potencjalne zagrożenie bezpieczeństwa.Generalnie nie zaleca się szeregowego instalowania produktów ochrony odgromowej pierwszego poziomu.
c.Bezpiecznik (bezpiecznik) lub wyłącznik automatyczny (wyłącznik automatyczny) musi być zainstalowany szeregowo przed produktem odgromowym zasilacza, aby zapobiec możliwemu zwarciu do uziemienia w przypadku awarii produktu odgromowego.
d.Wymagania dotyczące przewodów przyłączeniowych produktów ochrony odgromowej zasilania:
| Poziom ochrony | Rodzaje SPD | Przekrój przewodu (mm kwadrat) | |
| Podłącz przewody fazowe | Uziemienie | ||
| Pierwszy poziom | Typ przełącznika napięcia | 16 | 25 |
| Drugi poziom | Ograniczające ciśnienie | 10 | 16 |
| Ostatni etap | Ograniczające ciśnienie | 6 | 10 |
Konieczność wykrywania ochrony odgromowej:
1. Ochrona odgromowa ochrona przeciwprzepięciowa może wytrzymać katastrofy piorunowe i zapewnić bezpieczeństwo życia.
Uszkodzenia budynków przez pioruny można uniknąć tylko dzięki urządzeniom odgromowym.Piorun uderza bezpośrednio w budynki lub sprzęt wystawiony na działanie powietrza, a różne napowietrzne kable metalowe spowodują uszkodzenie sprzętu, a jeszcze poważniejsze pożary spowodują uszkodzenie sprzętu przez ludzi.Niepotrzebne uszkodzenie mienia.Profesjonalne firmy testujące ochronę odgromową mogą wykonywać profesjonalną ochronę odgromową.Testowanie ochrony odgromowej ma na celu sprawdzenie, czy zainstalowane urządzenia odgromowe lub sprzęt budowlany są uzasadnione, czy warunki ochrony spełniają wymagania i czy bezpieczeństwo elektryczne spełnia normy.Jeśli nie spełnia wymagań, firma zajmująca się inspekcją odgromową bezzwłocznie przedstawi odpowiednie opinie dotyczące sprostowania;
2. Wyniki testów urządzenia odgromowego spełniają normy krajowe.
Wyniki wykrywania urządzeń odgromowych znanych krajowych firm zajmujących się inspekcją odgromową opierają się na standardach krajowych działów zawodowych, a firmy zajmujące się inspekcją odgromową stosują również odpowiednie normy techniczne i normy ochrony odgromowej w kraju i różnych działach jako wskaźnik pomiaru.Profesjonalne firmy testujące ochronę odgromową mają również stosunkowo więcej treści testowych.Seria oprogramowania i sprzętu do testowania ochrony odgromowej zaangażowana w proces wykrywania może obiektywnie dokonywać standardowych ocen pracy ochrony odgromowej, dzięki czemu dokładność wyników danych jest również wyższa;
Jak wybrać odpowiedni ogranicznik mocy:
Wybierając odgromniki do ochrony różnego rodzaju urządzeń na danym obszarze, należy kompleksowo uwzględnić następujące czynniki:
●Natężenie burz w okolicy, liczba dni burz oraz parametry maksymalnego prądu wyładowania i prawdopodobieństwo wystąpienia;
●Wartość chronionego sprzętu;
●Poziom odporności na uderzenia chronionego sprzętu;
●Społeczne znaczenie chronionego sprzętu;
●Określ ogranicznik przepięć z różnym napięciem ochronnym UP i prądem rozładowania;
Inni
Parametr SPD technologii (Uwaga: zgodnie z wymaganiami użytkownika można dostosować Uc = 140 V, 440 V, 550 V, zakres napięcia SPD):
| Nr typu | Napięcie znamionowe (V) Un | Ciągłe napięcie Uc(V~) | Standardowy prąd rozładowania w (KA) | Maksymalny prąd rozładowania | Poziom ochrony (KA~) | Czas odpowiedzi (ns) |
| DGM1(2)-D5 | 220/380 | 275/320 | 5 | 10 | 1.2 | ≤25 |
| DGM1(2)-D10 | 10 | 2 | 1,6 | |||
| DGM1(2)-C20 | 20 | 40 | 1,8 | |||
| DGM13-B30 | 30 | 60 | .2.2 | |||
| DGM3(4)-B40 | 10 | 80 | 2,4 | |||
| DGM(4)-B60 | 60 | 100 | 2,8 | |||
| DGM-N-PE | 220/255 | 40/60 | 60/80 | 1.2 | ≤100 |
Kluczowe parametry ochrony przeciwprzepięciowej:
●Maksymalne ciągłe napięcie wytrzymywane Uc (rms):
oznacza, że ogranicznik może pracować w sposób ciągły przy tej wartości napięcia bez wpływu na jego parametry jako ogranicznika.Uc jest nieliniowo proporcjonalna do napięcia zabezpieczenia Up.
● Maksymalny prąd rozładowania Imax:
Użyj raz ogranicznika przepięć fali 8/20μs, maksymalnego prądu rozładowania, który może wytrzymać.Można go wybrać w zależności od lokalnego natężenia burzy Ng (lub średniego rocznego dnia burzy Td) i czynników środowiskowych.
●Napięcie szczątkowe Ur i napięcie ochronne Up
Napięcie szczątkowe Ur: Odnosi się do wartości napięcia szczątkowego poniżej znamionowego prądu rozładowania In.
Napięcie ochronne Up: Napięcie ochronne Up jest powiązane z napięciem Uc i Ur.Zgodnie z charakterystyką warystora z tlenku cynku, gdy wartość Uc wybranego warystora jest wysoka, jego Up i Ur odpowiednio wzrosną, na przykład gdy prąd rozładowania wynosi 10kA (8/20μs):
Uc=275V Ur (10kA, 8/20μs) ≤1200V
Uc=385V Ur (10kA, 8/20μs) ≤1600V
Uc=440V Ur (10kA, 8/20μs) ≤1800V
