Wskaźnik wizualny Typ 1 + 2 Ochronnik przeciwprzepięciowy 440V do ochrony odgromowej
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | Uchi |
| Orzecznictwo: | CE / SGS / ISO9001 |
| Numer modelu: | OBV5-B60 |
Zapłata:
| Minimalne zamówienie: | 200 sztuk |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | pakiet eksportowy / Negocjuj |
| Czas dostawy: | 5-15 dni po dokonaniu płatności! |
| Zasady płatności: | T/T, L/C, Western Union |
| Możliwość Supply: | 60000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Nazwa: | Odgromnik | Materiał: | Nylon, PBT, MOV |
|---|---|---|---|
| Imax: | 60kA (8/20us) | w: | 30KA(8/20us) |
| Uc: | 275/320/385/440V | Stan: | 100% oryginalny |
| CertyfikacjaCE,CQC: | CE / CQC / SGS | Aplikacja: | Ochrona przed piorunami |
| Temperatura otoczenia: | (-40 ℃ ~ + 85 ℃) | Wskaźnik stanu: | Zielony (dobry)/czerwony (wymaga wymiany) |
| Podkreślić: | Ogranicznik przepięć,wskaźnik wizualny ochronnik przeciwprzepięciowy typu 1+2,ochronnik przeciwprzepięciowy 440V typu 1+2 |
||
opis produktu

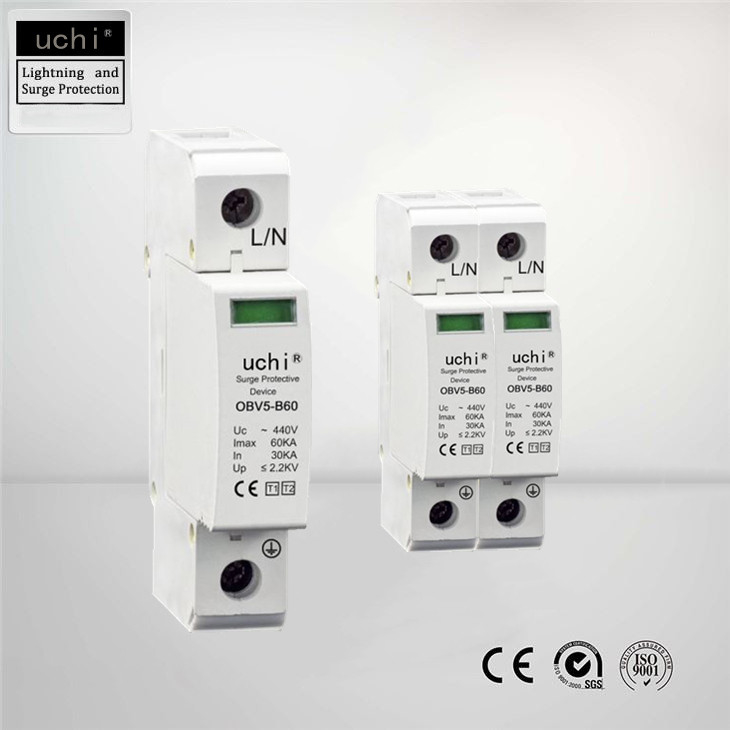

Urządzenie przeciwprzepięciowe typu 1 + 2 / odgromnik do ochrony odgromowej
OBV5-B60
Kombinowane odgromniki i ograniczniki przepięć OBV5-B60 spełniają wymagania klasy 1+2 zgodnie z normą IEC 61643-11.Urządzenia te chronią niskonapięciowe instalacje konsumenckie przed wszelkiego rodzaju przepięciami i są dostępne w wersjach jedno- i czterobiegunowych.Zastosowanie wysokowydajnych warystorów pozwala na szybki czas odpowiedzi i niski poziom ochrony, bez prądu następczego.Jeżeli okoliczności są niepewne i istnieje ryzyko pożaru z powodu przeciążenia, wewnętrzna jednostka odcinająca odłącza ochronnik od sieci, jeśli to konieczne.Ponadto kod QR wydrukowany na ograniczniku umożliwia bezpośredni dostęp do instrukcji montażu online.
1. Wysoka ochrona przeciwprzepięciowa
2. Zdalny interfejs alarmu
3. Wskaźnik wykrywania awarii
4. Standardowa instalacja modułowa
G2060MT: Linia energetyczna blokuje całkowitą szafę rozdzielczą energii z nuildingów osadzonych w ziemi.
Skrzynka rozdzielcza z zewnętrzną linią wjazdu i wyjazdu w budynku.
Zewnętrzna szafka rozdzielcza/rozdzielnica.
Parametry techniczne
| Model: OBV5-B60 | |||
| Maksymalne napięcie ciągłe AC | Uc | V | 275/320/385/440 |
| SPD zgodnie z EN 61643-11 | Wpisz 1+2 | ||
| SPD zgodnie z IEC 61643-1 | klasa I+II | ||
| Prąd udarowy (10/350µs) | Iimp | kA | 12,5 |
| Znamionowy prąd rozładowania (8/20µs) | W | kA | 30 |
| Maksymalny prąd rozładowania (8/20µs) | Imax | kA | 60 |
| Poziom ochrony napięcia | W górę | kV | < 1,5/1,8/2,0/2,2 |
| Czas odpowiedzi | tA | ns | <25 |
| Maksymalny bezpiecznik rezerwowy | A | 125 | |
| Zakres temperatury | ℃ | -40 ℃ ~ + 85 ℃ | |
| Stopień ochrony | IP 20 | ||
| Maks.przekrój kabla giętki (cienkodrutowy) | mm² | 25 | |
| Maks.przekrój kabla sztywny (jednodrutowy/wielożyłowy) | mm² | 35 | |
Funkcja:
1, Chroń układ elektryczny i ładowane urządzenia elektryczne przed grzmotem i chwilowym przepięciem.
2, Chroń transmisję sygnałów Ethernet za pomocą obwodów zasilania 48 V DC/34 V AC przed
przepięcia wywołane piorunami.
3, Ulepszona ochrona przeciwprzepięciowa.
4, do montażu na szynach DIN 35mm wg.wg EN 60715
5, może skutecznie zapewnić prawidłowe działanie sprzętu;
Korzyści
Łatwa instalacja lub modernizacja
Możliwość montażu na szynie DIN
Bezpieczny/samoochronny projekt
Zdalny wskaźnik (opcjonalnie) ze stykiem 3pin NO/NC
Konstrukcja bezpieczna dla palców IP20
Wskaźnik wizualny
Mały odcisk stopy
Aplikacja
●Dystrybucja AC/DC
●Zasilacze
●Automatyka przemysłowa
●Telekomunikacja
●Systemy sterowania silnikami
●Aplikacje PLC
● Sprzęt do przenoszenia mocy
●Aplikacje HVAC
● Napędy AC
●Systemy UPS
●Systemy bezpieczeństwa
●IT/Centra danych
Inni
Parametr SPD technologii (Uwaga: zgodnie z wymaganiami użytkownika można dostosować Uc = 140 V, 440 V, 550 V, zakres napięcia SPD):
| Nr typu | Napięcie znamionowe (V) Un | Ciągłe napięcie Uc(V~) | Standardowy prąd rozładowania w (KA) |
Maksymalny prąd rozładowania Imaks(KA) |
Poziom ochrony (KA~) | Czas odpowiedzi (ns) |
| DGM1(2)-D5 | 220/380 |
275/320 385/420 |
5 | 10 | 1.2 | ≤25 |
| DGM1(2)-D10 | 10 | 2 | 1,6 | |||
| DGM1(2)-C20 | 20 | 40 | 1,8 | |||
| DGM13-B30 | 30 | 60 | .2.2 | |||
| DGM3(4)-B40 | 10 | 80 | 2,4 | |||
| DGM(4)-B60 | 60 | 100 | 2,8 | |||
| DGM-N-PE | 220/255 | 40/60 | 60/80 | 1.2 | ≤100 |
Przejściowe skoki napięcia w liniach energetycznych niskiego napięcia
Przepięcia przejściowe to skoki napięcia, które mogą sięgać dziesiątek kilowoltów, a czas trwania jest rzędu mikrosekund. Pomimo ich krótkiego czasu, wysoka zawartość energii może powodować poważne problemy w sprzęcie podłączonym do linii, od przedwczesnego starzenia do
zniszczenie, powodujące zakłócenia w świadczeniu usług i straty finansowe. Ten rodzaj wzrostu może mieć różne przyczyny, w tym:
piorun atmosferyczny bezpośrednio uderzający w zewnętrzną ochronę (piorunochrony) na budynek lub linię przesyłową lub związane z tym indukowanie pól elektromagnetycznych na przewodnikach metalowych.
Najbardziej narażone na działanie tych pól są linie zewnętrzne i dłuższe, które często otrzymują wysoki poziom indukcji.
Jest to również powszechne w przypadku zjawisk niezwiązanych z pogodą, takich jak:
przełączanie centrum transformatorowego lub odłączanie silników lub innych obciążeń indukcyjnych w celu wywołania skoków napięcia w sąsiednich liniach.
