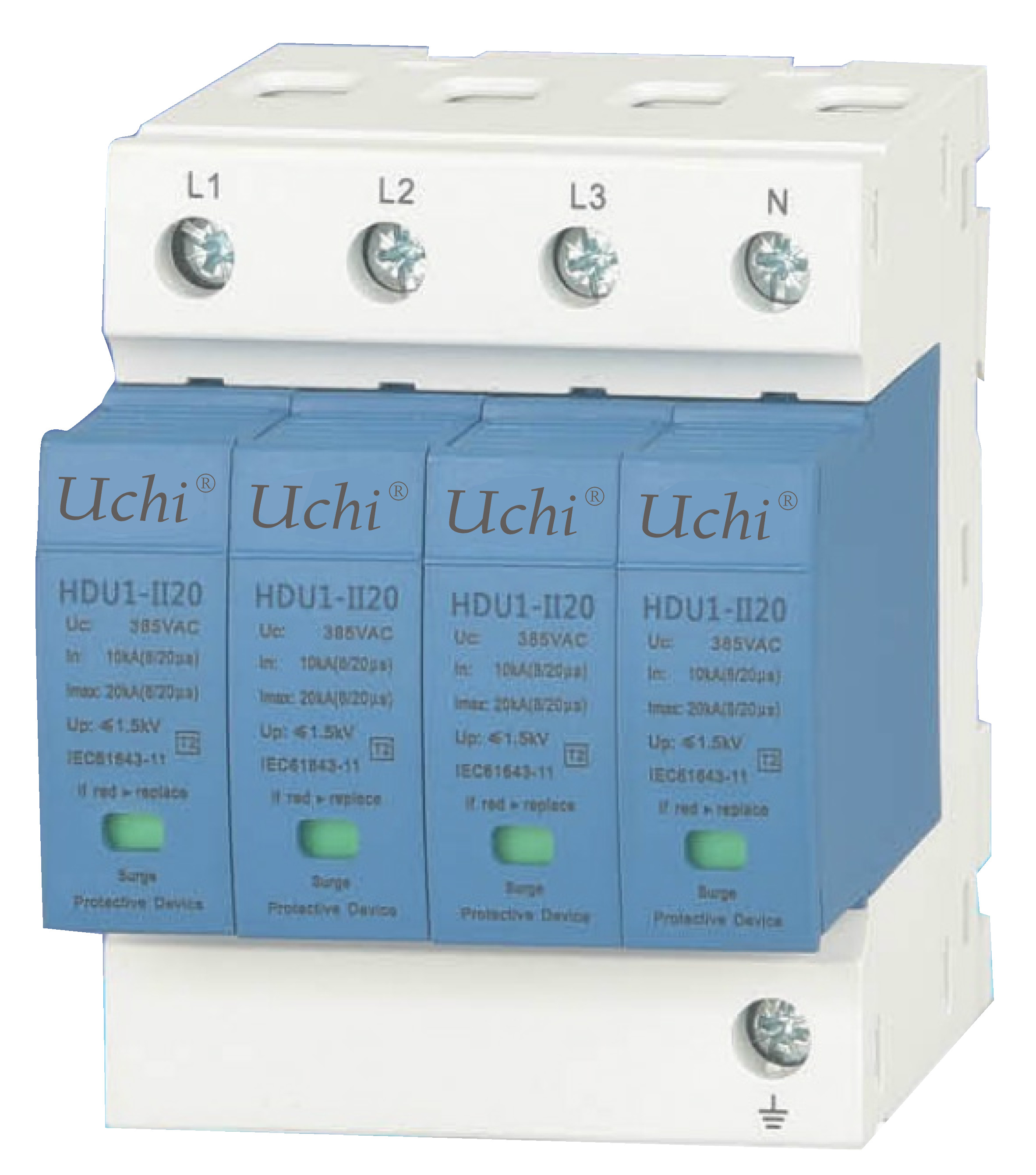

II20X 375V Urządzenie przeciwprzepięciowe SPD dotknięte przez pośrednie / bezpośrednie wyładowania atmosferyczne
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | Uchi |
| Orzecznictwo: | CE / SGS / ISO9001 |
| Numer modelu: | OBV-SPD-375V |
Zapłata:
| Minimalne zamówienie: | 200 sztuk |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | pakiet eksportowy / Negocjuj |
| Czas dostawy: | 5-15 dni po dokonaniu płatności! |
| Zasady płatności: | T/T, L/C, Western Union |
| Możliwość Supply: | 60000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Stan do pracy napięcie (VDC): | 375 Vac | W (8/20 μS): | 10KA |
|---|---|---|---|
| wiotki (8/20 μs): | 20kA | W górę: | 1,2kV |
| Temperatura pracy (C): | (-40 ℃ ~ + 85 ℃) | Uc: | 60Vac |
| Czas odpowiedzi (ns): | 25ns | ISCW: | 10k Ramiona |
| High Light: | Off Work Surge Protection Device SPD,20kA Surge Protection Device SPD,Direct Lightning Surge Protector SPD |
||
opis produktu
Ochronniki przeciwprzepięciowe serii II20X 375V chronią przed przepięciami spowodowanymi wyładowaniami pośrednimi i wyładowaniami bezpośrednimi
Główne parametry techniczne
Model i specyfikacja U1-II20X
| Uc(VAC)Maksymalne ciągłe napięcie pracy | 750,420,385,320,275 Vac |
| Up (kV) Poziom ochrony napięcia | 2,5,1,8, 1,2, 1,4, 1,2 kV |
| (8/20μs)Imax(kA)Maksymalny prąd rozładowania | 20kA |
| (8/20 μs)In (kA) Znamionowy prąd rozładowania | 10kA |
| czas odpowiedzi | ≤25ns |
| Wskaźnik pogorszenia sygnału | poza pracą (na zastępstwie) |
| Materiał obudowy | Czerwony materiał termoplastyczny |
| Klasa samogasnąca obudowy | UL94_V0 |
| Zakres temperatury | -40℃+80℃ |
| zakres wilgotności | 5%95% |
| Elewacyjne | ≤3000m |
| Sposób podłączenia przewodu | wiele (połącz równolegle) |
| Wymiary gwintu | 1,5 mm235mm2 |
| Sposób montażu | Standardowa instalacja na szynie 35mm |
| IP(stopień ochrony obudowy) | IP20 |
Cechy produktu:
połączenie typu SPD
Najmniejszy jednofazowy ochronnik przeciwprzepięciowy Iimp: 20KA ；
tylko 27mm szerokości, oszczędność miejsca;
Uszczelniona metalowa technologia szczeliny powietrznej, szczelina rozładowania elektronicznego wyzwalacza o wysokiej energii, z możliwością blokowania ciągłego przepływu;
Niski wynik resztkowy；
szybki czas odpowiedzi (≤25ns);
Instalacja
◆ Zainstalowany na skrzyżowaniu strefy LPZ1 lub LPZ2 i strefy LPZ3 za pomocą standardowych szyn quide 35mm, łączących miedziane przewody o przekroju 2,5~16mm².
◆Każdy biegun SPD musi być zabezpieczony bezpiecznikami lub miniaturowymi wyłącznikami automatycznymi lub specjalnymi zabezpieczeniami rezerwowymi.
◆Nadaje się do domowych skrzynek rozdzielczych, sprzętu komputerowego i sprzętu informacyjnego.Przed lub najbliższą skrzynką gniazdową sprzętu elektronicznego i sterowania
Główna struktura i zasada działania
◆ SPD to port, ochrona przeciwwstrząsowa, wewnętrzna instalacja stacjonarna, typ z ograniczeniem napięcia.
◆ SPD ma wbudowany odłącznik.Gdy SPD upadnie z powodu przegrzania lub awarii, odłącznik może automatycznie odłączyć go od sieci energetycznej i jednocześnie dać sygnał wskazujący.
◆ Widoczne okno jest wyświetlane na zielono, gdy SPD działa normalnie, a na czerwono, gdy nie można go odłączyć.
◆1P+N,2P+N,3P+N składają się z modułów 1P,2P,3P SPD+NPEzero-ziemia, które są używane w TT,TN-S i innych systemach zasilania.
