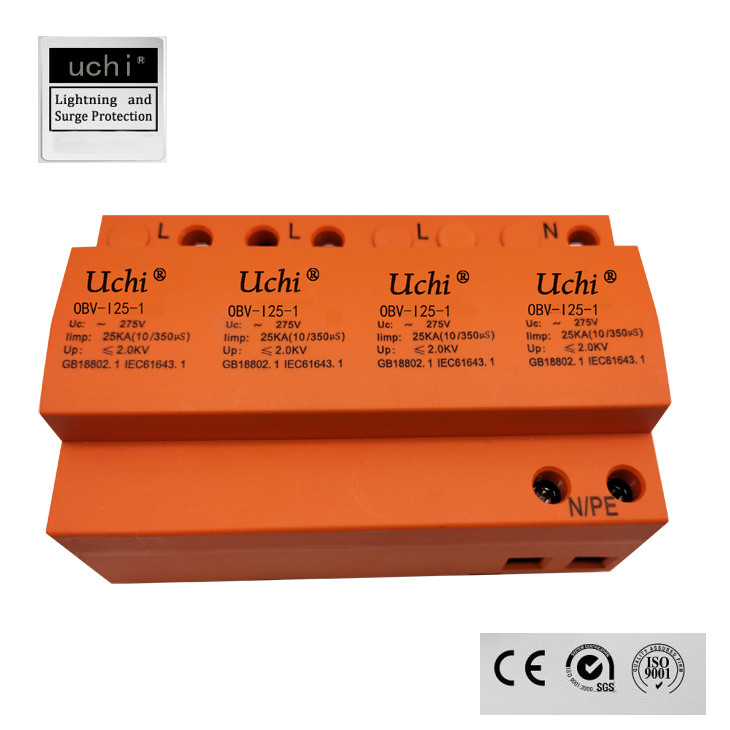

Montaż na szynie DIN 35 mm Urządzenie przeciwprzepięciowe 25 kA z obudową z tworzywa sztucznego PBT
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | Uchi |
| Orzecznictwo: | CE / SGS / ISO9001 |
| Numer modelu: | OBV-I25-1 |
Zapłata:
| Minimalne zamówienie: | 200 sztuk |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | pakiet eksportowy / Negocjuj |
| Czas dostawy: | 5-15 dni po dokonaniu płatności! |
| Zasady płatności: | T/T, L/C, Western Union |
| Możliwość Supply: | 60000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| Uc: | 275V | Stan: | 100% oryginalny |
|---|---|---|---|
| CertyfikacjaCE,CQC: | CE / CQC / SGS | Napięcie systemu: | 220V |
| Temperatura otoczenia: | (-40 ℃ ~ + 80 ℃) | Wskaźnik stanu: | Zielony (dobry)/czerwony (wymaga wymiany) |
| Czas odpowiedzi (LN): | ≤100ns | Stopień ochrony: | IP 20 |
| Iimp (10/350 μs): | 25KA | montowanie: | Szyna DIN 35mm |
| Podkreślić: | Urządzenie przeciwprzepięciowe 25kA,urządzenie przeciwprzepięciowe z tworzywa sztucznego PBT,urządzenie SPD do montażu na szynie DIN 35mm |
||
opis produktu
35 mm Impulsowy prąd rozładowania na szynie Din 25kA Zabezpieczenie przeciwprzepięciowe z tworzywem PBT
Dane OBV-I25-1:
| Uc (maksymalne ciągłe napięcie pracy) | 275V |
| Iimp(prąd wyładowania impulsowego dla testu klasy I) | 25kA |
| W górę(poziom ochrony napięciowej) | ≤2,0kv |
| Połączenie | 2P, 3P, 4P |
| czas odpowiedzi | ≤100ns |
| Materiał obudowy | materiał termoplastyczny |
| Klasa samogasnąca obudowy | UL94_V0 |
| Zakres temperatury | -40℃+80℃ |
| zakres wilgotności | 5% RH (95% RH) |
| Elewacyjne | ≤3000m |
| Sposób podłączenia przewodu | Połączenie równoległe |
| Sposób montażu | DIN:35mm |
| IP(stopień ochrony obudowy) | IP20 |
| Kontynuacja standardu | IEC 61643-11, GB/T 18802.1 |
| Wymiary gwintu | 4～35mm2 |
Główne parametry:
Maksymalne napięcie pracy ciągłej Uc: 275VAC
Iimp (prąd wyładowania impulsowego dla testu I klasy)(10/350μs): 25kA
Znamionowy prąd rozładowania In(8/20μs): 25kA
Poziom ochrony: 2,0 kV
Materiały z tworzyw sztucznych PBT, jasny kolor
Zintegrowana struktura, piękna i hojna
Tryb kombinowany: 4P, 3P, 2P
Stosowanie:
Ochronnik przeciwprzepięciowy pierwszego poziomu jest instalowany głównie w głównej szafie linii wlotowej budynku, jako ochrona odgromowa pierwszego poziomu systemu dystrybucji zasilania budynku, zgodnie z normami akceptacji ochrony odgromowej i wymogami ochrony.Aby spełnić wymagania GB 50057-2010 „Wymagania w zakresie projektowania ochrony odgromowej budynku” dotyczące wymagań dotyczących ochrony odgromowej poziomu 1 testu T1.
25kA 4P:nadaje się do systemu zasilania TN-S i TT
25kA 3P: nadaje się do systemów TN-C i IT
25kA 2P: Jednofazowy system zasilania
Funkcjonować:
Główną funkcją ochrony przeciwprzepięciowej jest rozładowanie silnego prądu generowanego przez przejściowe przepięcie do ziemi i ograniczenie przejściowego przepięcia do zakresu, w którym sprzęt elektryczny i elektroniczny może wytrzymać napięcie, tak aby chroniony sprzęt nie mógł zostać uszkodzony przez napięcie impulsowe.Zasada działania urządzenia przeciwprzepięciowego jest następująca: urządzenie przeciwprzepięciowe jest zwykle instalowane na obu końcach chronionego sprzętu i uziemione.W normalnych warunkach pracy ochronnik przeciwprzepięciowy do normalnego napięcia o częstotliwości zasilania ma wysoką impedancję, prawie bez prądu, co odpowiada otwartemu obwodowi;Gdy w systemie występuje przejściowe przepięcie, zabezpieczenie przeciwprzepięciowe ma niską impedancję dla przejściowego przepięcia o wysokiej częstotliwości, co jest równoważne zwarciu chronionego sprzętu, dzięki czemu silne przetężenie generowane przez przejściowe przepięcie może zostać rozładowane do uziemienie i przejściowe przepięcie są ograniczone do zakresu napięcia, które urządzenie może wytrzymać, tak aby można było chronić urządzenie.
