Urządzenie przeciwprzepięciowe CQC SPD z klasą ochrony odgromowej 1-4
Szczegóły Produktu:
| Miejsce pochodzenia: | Dongguan Chiny |
| Nazwa handlowa: | Uchi |
| Orzecznictwo: | CE / SGS / ISO9001 |
| Numer modelu: | OBV10-I-50 |
Zapłata:
| Minimalne zamówienie: | 200 sztuk |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | pakiet eksportowy / Negocjuj |
| Czas dostawy: | 5-15 dni po dokonaniu płatności! |
| Zasady płatności: | T/T, L/C, Western Union |
| Możliwość Supply: | 60000 sztuk miesięcznie |
|
Szczegóły informacji |
|||
| DC: | 1000V | Stan: | 100% oryginalny |
|---|---|---|---|
| CertyfikacjaCE,CQC: | CE / CQC / SGS | Napięcie systemu: | 500/600VDC |
| Temperatura otoczenia: | (-40 ℃ ~ + 70 ℃) | Normalny prąd rozładowania (8/20 μs): | 20kA |
| Wskaźnik stanu: | Zielony (dobry)/czerwony (wymaga wymiany) | Czas odpowiedzi (LN): | ≤25ns |
| Ochrona przed piorunami: | Klasa 1-4 | ||
| High Light: | ochrona odgromowa spd,urządzenie przeciwprzepięciowe CQC SPD,urządzenie przeciwprzepięciowe klasy 1 SPD |
||
opis produktu
Wysoka zdolność hamowania Urządzenie przeciwprzepięciowe o klasie ochrony odgromowej 1-4

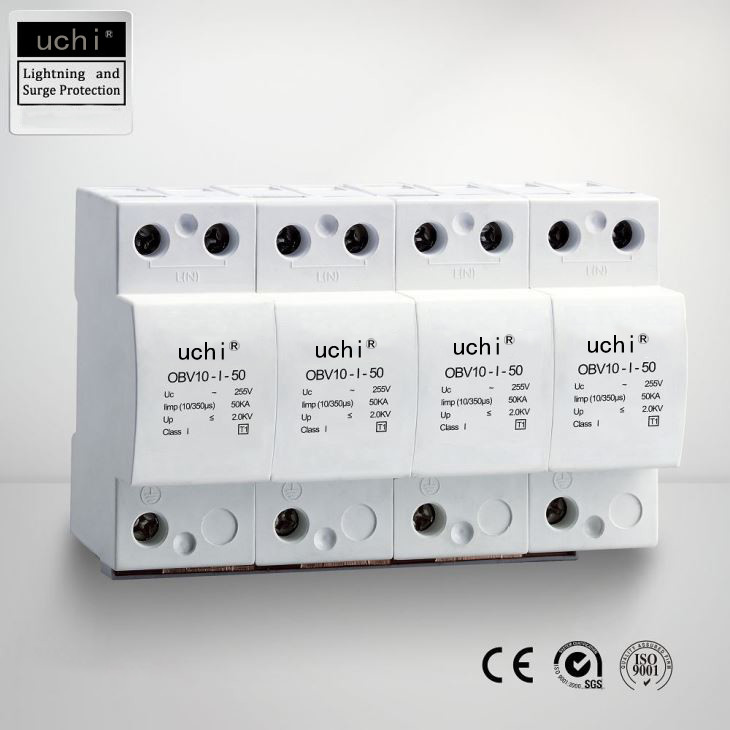

OBV10-I-50
Ograniczniki wyładowań piorunowych z iskiernikiem do stosowania w układach trójfazowych TT i TN-S. Zapewniają ekstremalnie wysoką zdolność rozładowania przy jednocześnie bardzo niskim poziomie ochrony, a także nie wymagają uszkadzania wewnętrznego lub zewnętrznego wyzwalacza elektronicznego.
·Możliwość podłączenia odgromników i ograniczników przepięć
·Wysoka zdolność hamowania do 50 kA (10/350 μs) na biegun
·Ograniczniki kombinowane do budynków z instalacją odgromową
·Prosty standardowy montaż na szynie kapeluszowej
·Oznaczone połączenia
·Możliwość stosowania w instalacjach o klasie ochrony odgromowej 1-4
Aplikacja:
Korzyść:
Parametry techniczne
|
Napięcie systemu Un
|
500/600VDC
|
1000VDC
|
|
Maks.praca ciągła napięcie AC
|
585VDC-615VDC
|
585VDC-615VDC w połączeniu szeregowym
|
|
Normalny prąd rozładowania (8/20 μs)
|
20kA
|
20kA
|
|
Maksymalny prąd rozładowania (8/20μs)
|
40kA
|
40kA
|
|
Poziom ochrony napięcia (LN)
|
2,4kV
|
4kV
|
|
Czas odpowiedzi (LN) tA
|
≤25ns
|
≤25ns
|
|
Temperatura otoczenia Tu
|
-40 ℃ ~ 70 ℃
|
-40 ℃ ~ 70 ℃
|
|
Wskaźnik stanu
|
Zielony (dobry) / czerwony (wymaga wymiany)
|
Zielony (dobry) / czerwony (wymaga wymiany)
|
|
Montowanie
|
Standardowa prowadnica 35 mm
|
Standardowa prowadnica 35 mm
|
|
Przekrój drutu (Min.)
|
16mm2
|
16mm2
|
|
Przekrój drutu (maks.)
|
25mm2
|
25mm2
|
|
Materiał obudowy
|
PA6 UL94-V0
|
PA6 UL94-V0
|
|
Stopień ochrony
|
IP20
|
IP20
|
|
Zdalna sygnalizacja
|
Wewnątrz preinstalowany opcjonalnie
|
Wewnątrz preinstalowany opcjonalnie
|
Funkcja:
1, Chroń układ elektryczny i ładowane urządzenia elektryczne przed grzmotem i chwilowym przepięciem.
2, Chroń transmisję sygnałów Ethernet za pomocą obwodów zasilania 48 V DC/34 V AC przed
przepięcia wywołane piorunami.
3, Ulepszona ochrona przeciwprzepięciowa.
4, do montażu na szynach DIN 35mm wg.wg EN 60715
5, może skutecznie zapewnić prawidłowe działanie sprzętu;
Parametr SPD technologii (Uwaga: zgodnie z wymaganiami użytkownika można dostosować Uc = 140 V, 440 V, 550 V, zakres napięcia SPD):
| Nr typu | Napięcie znamionowe (V) Un | Ciągłe napięcie Uc(V~) | Standardowy prąd rozładowania w (KA) |
Maksymalny prąd rozładowania Imaks(KA) |
Poziom ochrony (KA~) | Czas odpowiedzi (ns) |
| DGM1(2)-D5 | 220/380 |
275/320 385/420 |
5 | 10 | 1.2 | ≤25 |
| DGM1(2)-D10 | 10 | 2 | 1,6 | |||
| DGM1(2)-C20 | 20 | 40 | 1,8 | |||
| DGM13-B30 | 30 | 60 | .2.2 | |||
| DGM3(4)-B40 | 10 | 80 | 2,4 | |||
| DGM(4)-B60 | 60 | 100 | 2,8 | |||
| DGM-N-PE | 220/255 | 40/60 | 60/80 | 1.2 | ≤100 |
