IEC61643-1 Urządzenie przeciwprzepięciowe SPD z krótkim czasem reakcji

IEC61643-1 Urządzenie przeciwprzepięciowe SPD z krótkim czasem reakcji

Szczegóły Produktu:

Miejsce pochodzenia: DongGuan China
Nazwa handlowa: Uchi
Orzecznictwo: CE / SGS / ISO9001
Numer modelu: OBV10-I-15

Zapłata:

Minimalne zamówienie: 200 szt
Cena: Negotiate
Szczegóły pakowania: pakiet eksportowy / Negocjuj
Czas dostawy: 5-15 dni po dokonaniu płatności
Zasady płatności: T / T, L / C, Western Union
Możliwość Supply: 60000 sztuk miesięcznie
Najlepsza cena Kontakt

Szczegóły informacji

Imię: odgromnik Liczba Polaków: 1P, 2P, 3P, 4P, (+ NPE)
Uc: 255/275/320 / 385VAC w: 60kA
Imax: 100kA Utykać: 15kA
Standardy bezpieczeństwa: IEC61643-1 Znajomości: TT / TN
Tryby ochrony: L / N Certyfikacja CE, CQC: CE / CQC / SGS
Podanie: Sprzęt elektryczny
High Light:

IEC61643-1 Urządzenie przeciwprzepięciowe SPD

,

urządzenie przeciwprzepięciowe o krótkiej odpowiedzi SPD

,

urządzenie przeciwprzepięciowe 15KA SPD

opis produktu

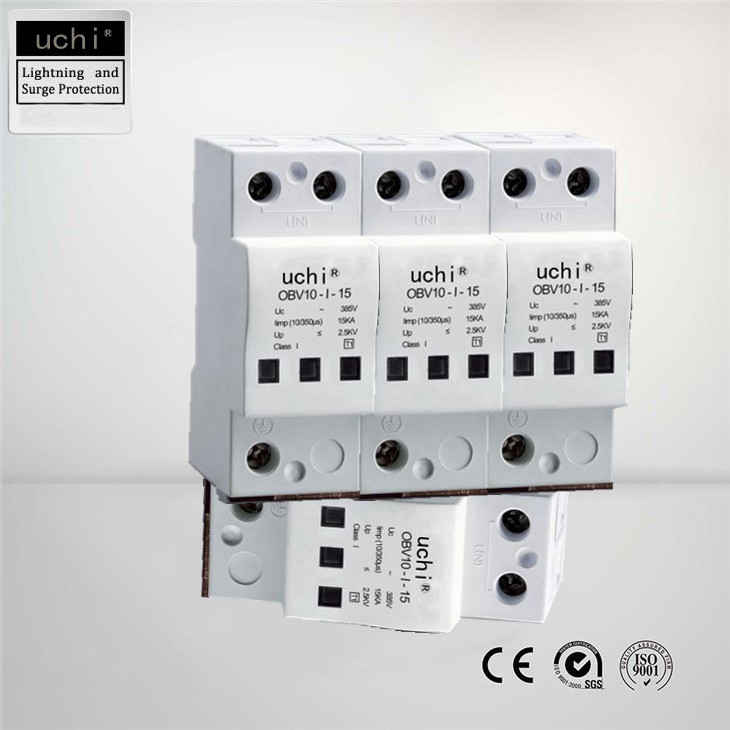

3-fazowy SPD, 60kA Urządzenie przeciwprzepięciowe do urządzeń elektrycznych


OBV10-I-15



Wysokowydajne urządzenie do ochrony przeciwprzepięciowej prądu przemiennego (SPD) do zastosowań elektrycznych o wysokim ryzyku i niskiej tolerancji.OBV10-I-15 zapewnia ochronę przed bezpośrednim i pośrednim oddziaływaniem wyładowań atmosferycznych i jest szczególnie przydatny w obszarach o wysokim natężeniu wyładowań atmosferycznych, gdzie ryzyko wystąpienia dużych prądów udarowych lub nawet bezpośredniego uderzenia jest wysokie, tj. w budynkach wyposażonych w piorunochrony.



Ochronniki przepięciowe OBV10-I-15 spełniają wymagania klasy 1 zgodnie z normą IEC 61643-11.Urządzenia te chronią niskonapięciowe instalacje konsumenckie przed wszelkiego rodzaju przepięciami i są dostępne w wersjach jedno- i czterobiegunowych.Iskierniki o wysokiej wydajności, ograniczające napięcie, zapewniają wiele korzyści.Krótki czas reakcji, niski poziom ochrony i wysoka zdolność upływu prądu z długą żywotnością.



* Możliwość podłączenia odgromników i ograniczników przepięć
* Wysoka zdolność hamowania do 15 kA (10/350 μs) na biegun
* Ograniczniki kombinowane do budynków z systemem odgromowym
* Prosty standardowy montaż na szynie kapeluszowej
* Oznaczone połączenia
* Możliwość zastosowania w systemach o klasie ochrony odgromowej 1-4


Parametry techniczne



Model: OBV10-I-15-wtykowy
Maksymalne ciągłe napięcie pracy Uc V 255/275/320/385
SPD zgodnie z EN 61643-11     Typ 1
SPD zgodnie z IEC 61643-1     klasa I
LPZ     0→2
Prąd udaru piorunowego (10/350μs) Iimp kA 15
Prąd udaru piorunowego (10/350μs) [całkowite]   kA 60
Nominalny prąd udarowy wyładowania (8/20μs) W kA 60
Maksymalny prąd udarowy rozładowania (8/20μs) Imax kA 100
Poziom ochrony napięcia W górę kV 2,5
Czas odpowiedzi tA ns <25
Śledź aktualną zdolność gaszenia Ipeak szczyt Ifi kA 12,5
Maksymalny bezpiecznik rezerwowy   ZA 315
Zakres temperatury θ °C -40 ℃ ~ + 85 ℃
Stopień ochrony     IP 20
Przekrój przyłącza sztywnego   mm² 10-50
Przekrój przyłącza wieloprzewodowego   mm² 10-35
Przekrój przyłącza elastycznego   mm² 10-25


Funkcja


Zaprojektowany zgodnie z IEC 61643-11/EN 61643-1.
Czerwony: niefunkcjonalny, wymagana natychmiastowa wymiana.

• Łatwy do zainstalowania w dowolnej znormalizowanej rozdzielnicy lub szafie sterowniczej.


Podanie


● Urządzenia te chronią niskonapięciowe systemy konsumenckie przed przepięciem.
● Stosowany w modułowym SPD Klasa I + Klasa II (Klasa B + C) dla systemu zasilania TT i TN-S.



Inne
Parametr SPD technologii (Uwaga: zgodnie z wymaganiami użytkownika można dostosować Uc = 140 V, 440 V, 550 V, zakres napięcia SPD):

Nr typu Napięcie znamionowe (V) Un Ciągłe napięcie Uc(V~) Standardowy prąd rozładowania w (KA)

Maksymalny prąd rozładowania
Imaks(KA)

Poziom ochrony (KA~) Czas odpowiedzi (ns)
DGM1(2)-D5 220/380

275/320
385/420

5 10 1.2 ≤25
DGM1(2)-D10 10 2 1,6
DGM1(2)-C20 20 40 1,8
DGM13-B30 30 60 .2.2
DGM3(4)-B40 10 80 2,4
DGM(4)-B60 60 100 2,8
DGM-N-PE 220/255 40/60 60/80 1.2 ≤100


Wskazówka: Jak możemy odróżnić jakość odgromnika?

1. Z czasu reakcji widać: określić, czy odgromnik może odpowiedzieć na czas i szybko rozładować prąd piorunowy.

2. Widać to po tłumieniu wtrąceniowym: dotyczy to instalacji odgromnika, wpływ tego odgromnika na linię, im mniejszy, tym lepiej

3. Widać to po liczbie odporności na uderzenia: określa żywotność odgromnika.Zasadniczo rura wyładowcza gazu nie spadnie po umieszczeniu na pewien czas.Jeśli chcesz sprawdzić jego jakość, możesz użyć regulowanego wysokonapięciowego zasilacza prądu stałego do testowania.



Jakie umiejętności w doborze powinni mieć ochroniarze?

1. Potwierdź system zasilania
Przede wszystkim musisz określić, jaki jest Twój system dystrybucji energii, czy jest to system TT, TN czy IT.Po określeniu systemu dystrybucji energii można wybrać tryb ochrony i sposób okablowania odgromnika, aby dobrać odpowiedni odgromnik.
Na przykład TN-C używa urządzenia odgromowego 3P, TN-S używa 4P, TT używa 3P + N itd.

2.Poznać główne parametry odgromnika.

FAQ


P: Czy mogę otrzymać próbki?
Odp .: Tak, mile widziane zamówienia na próbki.

P: Czy mogę używać własnego logo lub projektu na towarach?
Odp .: Tak, niestandardowe logo i projekt w masowej produkcji są dostępne.

P: Jaki jest czas dostawy?
Odp .: 3 dni na próbki, 7-15 dni na masową produkcję.

P: Jaki jest termin płatności?
Odp .: T / T, L / C w zasięgu wzroku, West union, Paypal itp.
