300V Time - Lag 2410 Series Wolnoprzepustowy bezpiecznik SMD Do zasilania sterownika LED
Szczegóły Produktu:
Orzecznictwo: | UL,cUL,ROHS,REACH |
Numer modelu: | SST1300 |
Zapłata:
Minimalne zamówienie: | 1 rolka |
---|---|
Cena: | 0.03~0.035 US$/PC |
Szczegóły pakowania: | Taśma w rolce, 1000 sztuk / rolka |
Czas dostawy: | 5-7 dni |
Zasady płatności: | T / T, MoneyGram |
Możliwość Supply: | 1000000000PCS / miesiąc |
Szczegóły informacji |
|||
Nazwa: | Bezpiecznik SMD | WPR: | Pozłacany mosiądz |
---|---|---|---|
Ciało: | Ceramiczna rurka | Napięcie znamionowe: | 300 V AC |
Prąd znamionowy: | 3A | Temp: | -55 ℃ do 125 ℃ |
High Light: | bezpiecznik topliwy,bezpieczniki mini |
opis produktu

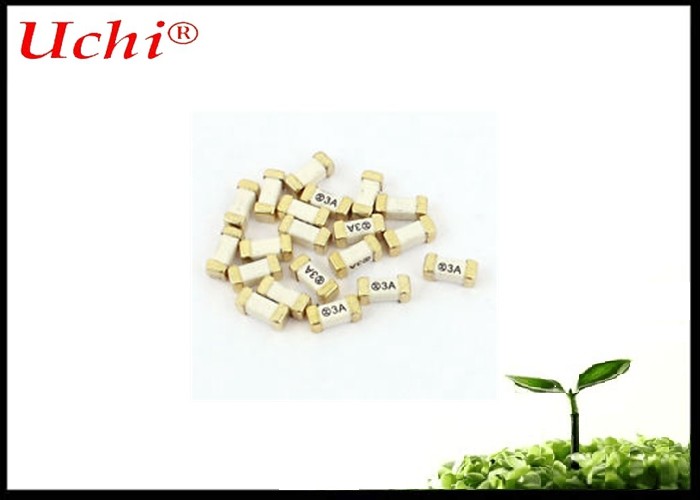

300V Time-Lag 2410 Series Slow Blow SMD Fuse T3A Square Ceramic do zasilacza LED sterownika
Podanie
► Elektronika użytkowa
► Sprzęt AGD
► Urządzenie zasilające
► System telekomunikacyjny
► Urządzenie samochodowe
► Sprzęt przemysłowy
► Sprzęt medyczny
► Urządzenie do ładowania baterii
Zatwierdzenia Agencji
Agencja | Zasięg Ampere | Numer pliku agencji |
UL | 50mA ~ 7A | E340427 (JDYX2) |
CUL | 50mA ~ 7A | E340427 (JDYX8) |
Dmuchany czas
% oceny Ampere (In) | Czas nadmuchu |
100% * W | 4 godziny min |
200% * In | 120 s Max |
Specyfikacja
Katalog | Amper | Napięcie Ocena | Łamanie Pojemność | Nominal Cold | I2TMelting |
Nie. | Ocena | Opór (Ohm) | Integralny (A2.S) | ||
SST0250 | 250mA | 300VAC | 50A @ 300VAC 50A @ 250VAC 200A @ 125VAC | 0,86 | 0,145 |
SST0300 | 300mA | 0,62 | 0,162 | ||
SST0315 | 315mA | 0,55 | 0,189 | ||
SST0375 | 375mA | 0,47 | 0,2 | ||
SST0400 | 400mA | 0,38 | 0,238 | ||
SST0500 | 500mA | 0,32 | 0,275 | ||
SST0600 | 600 mA | 0,285 | 0,47 | ||
SST0630 | 630mA | 0,256 | 0,566 | ||
SST0700 | 700mA | 0,208 | 0,805 | ||
SST0750 | 750mA | 0,175 | 1.24 | ||
SST0800 | 800mA | 0,155 | 1,88 | ||
SST1100 | 1A | 0,148 | 3.5 | ||
SST1125 | 1,25A | 0,122 | 4,76 | ||
SST1150 | 1,5A | 0,085 | 6,305 | ||
SST1200 | 2A | 0,044 | 8,95 | ||
SST1250 | 2,5A | 0,043 | 16,025 | ||
SST1300 | 3A | 0,033 | 21,56 | ||
SST1315 | 3.15A | 0,029 | 22,75 | ||
SST1350 | 3.5A | 0,027 | 27.05 | ||
SST1400 | 4A | 0,025 | 31,808 | ||
SST1500 | 5A | 0,019 | 40,25 | ||
SST1600 | 6A | 0,018 | 67,45 | ||
SST1630 | 6.3A | 0,017 | 73,55 | ||
SST1700 | 7A | 0,015 | 76,28 |
Wymiar (mm)
NIE. | Częściowe imię | Materiał |
1 | Zaślepki | Au Plated Brass Cap |
2 | Ciało | Niewidoczna kwadratowa rura ceramiczna |
3 | Element bezpiecznikowy | Drut ze stopu Cu-Ag |
Wygląd i konfiguracja:
⇒ Wygląd: Brak znaczących plam, rdzy lub pęknięć, znak powinien być łatwy do rozpoznania.
⇒ Kształt: Bezpiecznik montowany powierzchniowo
Informacje dotyczące pakowania
⇒ MPQ: 1000szt, taśma i szpula
Jaki jest cel przerywania wydajności w praktycznym zastosowaniu?
Zdolność przerywania bezpiecznika jest wskaźnikiem bezpieczeństwa. Jest rzadko związany z wydajnością elektryczną. Dlatego jest często zaniedbywany przez producenta lub użytkownika. Niektórzy ludzie nawet nie zdają sobie sprawy z tego technicznego wskaźnika.
Ze względów bezpieczeństwa bezpiecznik musi w każdej chwili zagwarantować bezpieczeństwo obwodu i innych części, dlatego należy zapewnić bezpieczeństwo w każdym przypadku, szczególnie podczas pracy bezpiecznika, gdy nie występuje zagrożenie, w tym trwałe wyładowanie łukowe, czasy przewodzenia, palenia, rozpryskiwania, a nawet wybuchu. Wydajność przerywania jest wskaźnikiem gwarantującym bezpieczeństwo.
Jednostką miary jest Amper, oznaczający maksymalny prąd, który może być bezpiecznie przerwany przez bezpiecznik. Dopóki przetężenie obwodu nie przekracza mocy przerywanej, bezpiecznik może bezpiecznie przerywać prąd bez stwarzania zagrożenia. Z drugiej strony, mimo że bezpiecznik może uszkodzić prąd obwodu, nie można zapewnić absolutnego bezpieczeństwa. Dlatego zdolność przerywania nie jest wskaźnikiem zbędnym.
Aby zagwarantować bezpieczeństwo bezpieczników, musimy również wziąć pod uwagę wskaźniki bezpieczeństwa, takie jak zdolność przerywania, napięcie znamionowe i certyfikaty bezpieczeństwa, z wyjątkiem podstawowych parametrów wydajności, w tym pojemności prądowej, charakterystyki nadmuchu, odporności na impulsy i starzenia, impedancji i zużycia energii oraz temperatury obniżanie wartości.
W przypadku standardowych bezpieczników lampowych w standardzie europejskim, bezpieczniki o tym samym profilu i wymiarze można podzielić na bezpieczniki o niskiej i wysokiej przerywalności. Zdolność przerywania tego pierwszego jest określona jako 10-krotność prądu znamionowego lub 35A, w zależności od tego, która wartość jest większa, podczas gdy zdolność przerywania tego ostatniego jest tak wysoka jak 1500A. Bezpieczniki rurowe w Ameryce Północnej nie mają takiego podziału. Podany wskaźnik mocy przerywania jest znacznie wyższy, 10 000 A dla 125 V, 35 ~ 1500 A dla 250 V, co zależy od prądu znamionowego bezpiecznika. Zdolność przerywania bezpieczników chipowych SMT wynosi zawsze około 50A.
