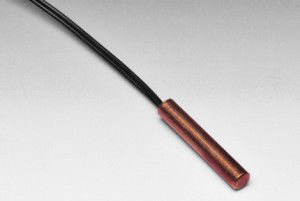

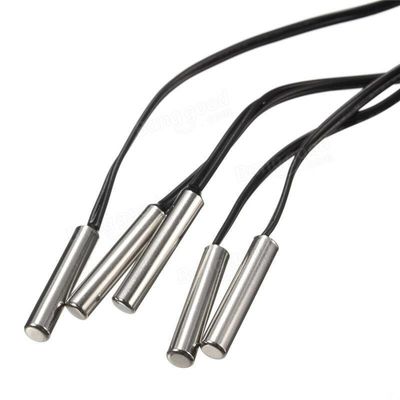

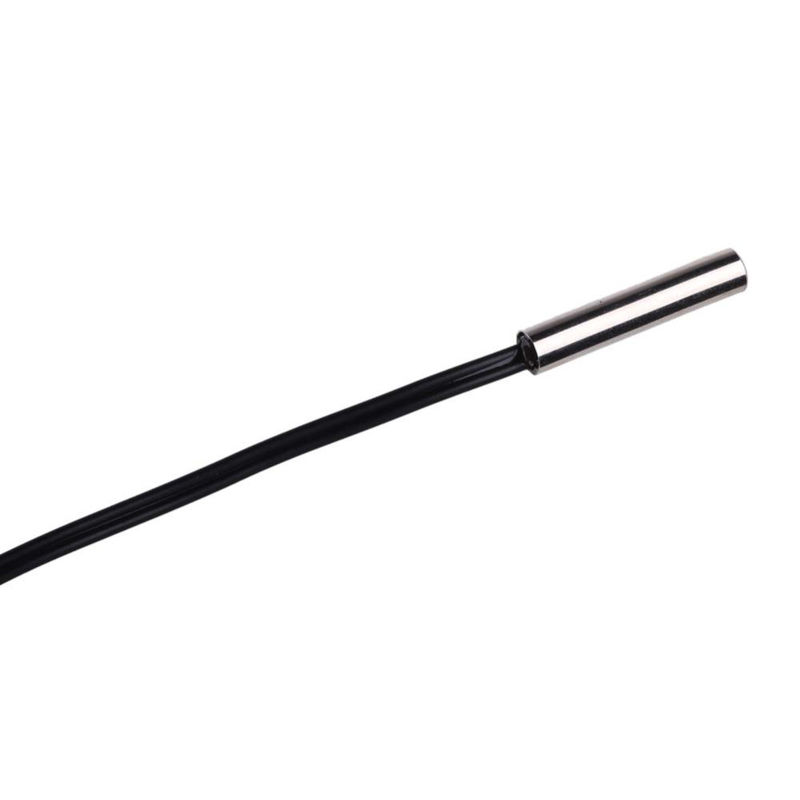

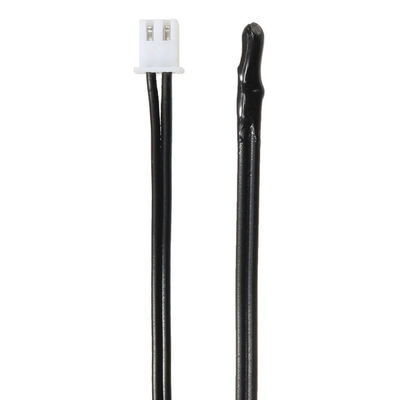

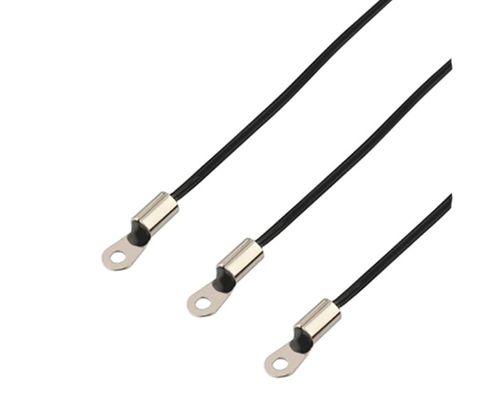

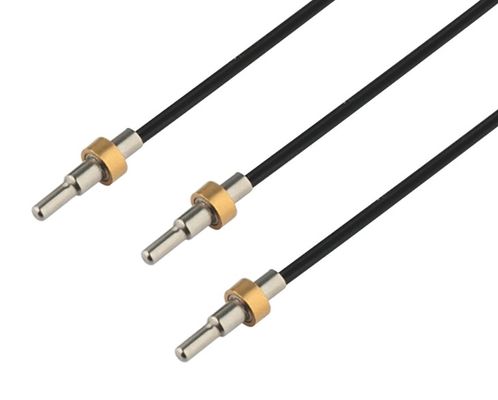

Czujnik temperatury NTC 10KOHM 3950 do chłodzenia HVAC
Szczegóły Produktu:
| Place of Origin: | CHINA |
| Nazwa handlowa: | SHIHENG |
| Orzecznictwo: | CQC |
| Model Number: | CWF |
Zapłata:
| Minimum Order Quantity: | 1000PCS |
|---|---|
| Cena: | negocjowalne |
| Packaging Details: | Bulk |
| Delivery Time: | 2~ 3 weeks |
| Payment Terms: | T/T, Western Union, MoneyGram,Paypal |
| Supply Ability: | 4 Billion Pieces Per Year |
|
Szczegóły informacji |
|||
| Typ: | Wodoodporny, precyzyjny, niestandardowy czujnik temperatury NTC CWF | R25: | 0,1 K ~ 1000 K omów |
|---|---|---|---|
| Mieszkania: | epoksyd / mosiądz / stal nierdzewna / aluminium / plastik itp. | Dostosowane: | Dostępny |
| Długość kabla: | Klient powinien otrzymać poradę | Aplikacja: | Motoryzacja, medycyna, grill, sprzęt AGD itp. |
| Certyfikat: | CQC | Numer CQC: | CQC10001052282 |
| zakres temperatur pracy: | -80 ~ + 600 stopni | Element wykrywania: | NTC/PTC/RTD/DS18B20 itp. |
| Żyłowy: | PVC, silikon, FEP, izolacja z włókna szklanego, inne | Tolerancja oporu: | ± 0,5% ± 1% ± 2% ± 3% ± 5% |
| Podkreślić: | TERMOPARA CZUJNIK TEMPERATURY,Czujnik temperatury sondy NTC,10KOHM 3950 ntc termistor |
||
opis produktu
CQC Certyfikat wodoodporny CWF Precision Custom NTC Temperature Sensor 10KOHM 3950 Do HVAC i chłodzenia
PDF Specyfikacja pliku łącze do pobrania: CWF Precision NTC Temperature Sensor.pdf
Ogólne
NTC Temperature Sensors offers wide range of standard and customized temperature sensors designed according to individual customer's requirements covering applications in temperature range between -80°C and +600°CNasz produkt zawiera czujniki temperatury zbudowane z wykorzystaniem termistorów NTC/PTC, RTD, DS18B20 i innych elementów czujników zamontowanych w szerokim zakresie obudowy metalowej/plastikowej.
Jak zamówić?
1Zakres temperatury pracy: ?
2Zastosowanie: ?
3Materiał i wymiary mieszkania: ?
4Specyfikacja elementu czujnika: ?
(Na przykład: jeśli element czujnika jest termistorem NTC, to rezystancja przy 25° jest 10KOHM, tolerancja rezystancji wynosi ±1%; wartość beta wynosi 3950, tolerancja beta wynosi ±1%)
5Rozmiar i długość kable
6. Jak radzić sobie z ogonem kabla? Przymocować łącznik lub odciągnięty i wytrzymany? Jeśli przymocować łącznik, pls powiedz nam numer części łącznika i polecimy odpowiedni.
7- Jakieś specjalne wymagania?
8Szacowana ilość potrzebna
Uwaga: Jeśli możesz podać arkusz danych/rysunek lub znany MPN, nie musisz podawać powyższych informacji.
Cechy
Udowodniona stabilność i niezawodność
Rozwiązania opłacalne
Różnorodność obudowy i rur metalowych i tworzyw sztucznych przeznaczonych do określonych zastosowań
Włożona z różnych rodzajów żywicy dla dobrej ochrony czujników
Dostępne z specjalnymi rodzajami kabli (kable o dwóch rdzeniach lub z izolacją PVC, silikonową, teflonową lub kinarową, kable z ekranem i inne), złącza i inne urządzenia
Zapewnia dobrą ochronę przed warunkami środowiskowymi
Wykazana wytrzymałość wysokiego napięcia i wytrzymałość dynamiczna
Szeroki zakres odporności/temperatury, właściwości
Wyposażone w urządzenia do pomiaru, kontroli i kompensacji temperatury
Zastosowanie
Automatyka ((Klimatyzacja, kontrola klimatu w kabinie,
Monitoring zewnętrznej temperatury, podgrzewane siedzenia, podgrzewane kierowanie
Koła, inne), Produkty konsumenckie, Urządzenia
Piece przemysłowe, prysznice elektryczne, klimatyzacja i chłodzenie, czujniki pożarowe, baseny i spa, inne...
Wystawa popularnych produktów
a.CWF1 Zapakowane w żywicę epoksydową
| Wymiar ((mm) | Kod | S1 | S2 | S3 | S4 | Funkcja | Główne zastosowanie |
 |
Dmax | 4 | 5 | 6 | 7 | Chłodność, krótki czas, szybka reakcja. |
Domostwo klimatyzator, w lodówce. |
| L1max | 16 | 16 | 16 | 16 | |||
| Kabel | 28# | 26# | 24# | 22# | |||
| L2 | Należy poinformować | ||||||
b.CWF2 Wypakowane w aluminium, miedź, stal nierdzewna itp.
| Wymiar ((mm) | Kod | S1 | S2 | S3 | S4 | S5 | S6 | S7 | Funkcja | Zastosowanie |
|
Dmax | 4 | 5 | 5 | 5 | 6 | 6 | 6 |
Chłodność, duży współczynnik, doskonała stabilność |
Dom podgrzewacz klimatyzatora chłodniczego |
| L1max | 20 | 20 | 25 | 30 | 20 | 25 | 30 | |||
| L2 | Zgodnie z wymaganiami klienta | |||||||||
c.CWF3 Zapakowane w tworzywo sztuczne
| Wymiar ((mm) | Kod | S1 | S2 | S3 | S4 | Funkcja | Zastosowanie |
|
D | 3.5 | 4 | 5 | 6 |
Chłodność, Doskonała spójność, odporność na napięcie. |
Dom czeka. klimatyzator, w lodówce. |
| L1 | 15 | 15 | 15 | 20 | |||
| L2 | Do doradztwa klienta | ||||||
|
D | 4 | 8 | 8 | |||
| L1 | 10 | 35 | 50 | ||||
| L2 | Do doradztwa klienta | ||||||
d Dodał CWF4
| Wymiar ((mm) | Funkcja | Zastosowanie |
|
|
To może być spotkanie z różnym mocowaniem wymóg, ponieważ wymiaru zwinności |
Wiatrak kontrolę, przemysł metr |
e CWF5 Specjalnie zapakowany kształt
| Wymiar ((mm) | Funkcja | Zastosowanie |
|
Mały czas stały, szybka reakcja, stabilność. |
Zastosowane w środowisko o wysokiej temperaturze,grzejnik, Piekarnik do kawy, itp. |
Główne parametry technologiczne
| Numer części | Oporność znamionowa R25 | Wartość B (25/50) |
Współczynnik rozpraszania.
|
Stała czasu cieplnego | Temperatura pracy | ||
| Zakres KOhm | Tolerancja % | (K) | Tolerancja % | Mw/°C | sek. | °C | |
| CWF□□□3100 | 0.1~20 |
± 1 ±2 ±3 ± 5 |
3100 | ± 1 | ≥ 2.2 | ≤ 70 | -55~+125 |
| CWF□□□3270 | 0.2~20 | 3270 | |||||
| CWF□□□3380 | 0.5~50 | 3380 | |||||
| CWF□□□3470 | 0.5~50 | 3470 | |||||
| CWF□□□3600 | 1 ~ 100 | 3600 | |||||
| CWF□□□3950 | 5 ~ 100 | 3950 | |||||
| CWF□□□4000 | 5 ~ 100 | 4000 | |||||
| CWF□□□4050 | 5 ~ 200 | 4050 | |||||
| CWF□□□4150 | 10 ~ 250 | 4150 | |||||
| CWF□□□4300 | 20 ~ 1000 | 4300 | |||||
| CWF□□□4500 | 20 ~ 1000 | 4500 | |||||
Wykorzystany termistor czujnika NTC
Warsztaty wysokiej jakości i wysokiej wydajności termistorów NTC
Posiadamy unikalny proces i wiodącą technologię z własnymi prawami własności intelektualnej sprzętu ceramicznego, wykonanego z chipów, wysokiej wydajności NTC Automatyczna produkcja serii.
Mamy ponad 12 serii wysokiej wydajności NTC termistorów automatycznej linii produkcyjnej, produkty mają zalety dużej produkcji, wysokiej jakości, dobrej spójności, wysokiej niezawodności,Poza tym może być wykonany z wielu rodzajów czujników temperatury NTCMożna go również dostarczać do innych fabryk czujników NTC i eksportować w dużych ilościach za granicę.
|
|
|
|
|
|
Czujnik temperatury NTC - przegląd warsztatu
Zalety i cechy automatycznego czujnika temperatury
- Mamy serce czujnika temperatury NTC, pełne zestawy linii produkcyjnej i podstawową technologię praw własności intelektualnej dla wysokowydajnych pomiarów temperatury NTC termistor.
- Mamy wszelkiego rodzaju NTC podstawowy element czujnik temperatury NTC - wysokiej wydajności termistory pomiaru temperatury są własnej produkcji, kompletne serii, różnorodność strukturalną.Nasze produkty mogą spełniać wymagania pomiaru przewidywania w różnym obszarze temperatury od niskiej temperaturyProdukty te przeszły wiele certyfikacji bezpieczeństwa krajowych i zagranicznych.
- Charakterystyka odporności i temperatury może w pełni spełniać wymagania klienta i zapewniać klientom największą wygodę.
- Dojrzała technika produkcyjna czujnika temperatury NTC, masowa produkcja, produkt ma najlepszą zdolność izolacyjną uszczelnienia, zderzenie mechaniczne, odporność na gięcie, dobrze ustawione.
- Niewielki czas termiczny, szybka reakcja
- Wielokategoria, pełna seria, wiele rodzajów konstrukcji, łatwe w montażu
- Posiadamy wysokiego poziomu urządzenia kontroli, które przeprowadzają ścisłe i normatywne procesy kontroli.
- Nasze produkty z wysoką precyzją, wysoką niezawodnością, wysoką stabilnością, wysoką wymianą, wysoką wspólnością są zaawansowane w przemyśle.
(Najwyższa tolerancja może osiągnąć ±0,02°C) (Roki stopnia dryfu ≤1‰)
Temperatura pracy i środowisko czujnika temperatury NTC zależą od specyficznej wydajności jego rdzeniowego elementu i przewodu ołowiowego:
Różne termistory NTC wykorzystywane w czujnikach temperatury NTC o następującej różnej temperaturze pracy:
Chip lub MF52A, MF51E, MF55: odporność na temperaturę 125°C, odporność na temperaturę rzeczywistą 150°C
MF58: stopień odporności na temperaturę 200°C,stopień odporności na rzeczywistą temperaturę 250°C
MF51: stopień odporności na temperaturę 200°C,stopień odporności na rzeczywistą temperaturę 250°C
Specjalny MF51: odporność na temperaturę 250°C,przeciwność na rzeczywistą temperaturę 300°C
Szczyp bez spawania: odporność na temperaturę 450°C, odporność na rzeczywistą temperaturę 500°C
Środowisko operacyjne
W środowisku o wysokiej temperaturze, wysokiej wilgotności i wysokiej korozji proponujemy użycie termistoru typu szklane zamknięte jako rdzeniowego elementu.A typ MF51 będzie najlepszym termistorem NTC w środowisku o wysokiej wilgotności.
W przypadku, gdy czujnik temperatury nie jest dostępny w systemie czujników temperatury, należy zastosować następujące procedury:
1Wybierz kształt zgodnie z wymaganiami projektu lub montażu klienta i potwierdź termistor.
2. Potwierdź element termistoru i inne materiały zgodnie z wymaganiami klientów
3Wybierz odpowiednią odporność, wartość B i tolerancję
4. Wybierz odpowiednią technologię wodoodporną i izolacyjną, aby spełnić wymagania klienta
5. Wybierz odpowiednią strukturę enkapsularną, aby spełnić wymagania dotyczące mechanicznej odporności na wstrząsy
6Spełnić specjalne wymagania klienta.
Badanie niezawodności
| Element testowy | Standardy badań | Metoda badania | Wymagania dotyczące wydajności |
| Zerowy opór mocy | IEC 60539-1 | Próbki zanurza się w kąpieli o stałej temperaturze w temperaturze 25°C±0,005°C,badanie stałego oporu |
Odporność do ± 1%
|
| Wartość B | IEC60539-1 | W badaniu o stałej temperaturze 25°C, 50°C (lub 85°C) zanurzyć próbki, przetestować stały opór i obliczyć wartość B |
Odporność do ± 1%
|
| Wolny upadek |
IEC60068-2-32
|
Wysokość upadku: 1,5 ± 0,1 m, powierzchnia: cement, 1 raz |
Brak wyraźnych uszkodzeń, R25 △R/R≤±1%
|
| Izolacja |
IEC60539-1
|
Ciśnienie 500 V na próbce odporności izolacyjnej powłoki izolacyjnej |
> 500 MOhm
|
| Wytrzymać napięcie | IEC60539-1 |
Wstrzymanie napięcia: 1500V/AC, Prąd wyciekowy: 2mA Długość: 60s
|
Brak wyraźnych uszkodzeń.
|
| Napięcie | IEC60068-2-21 |
Prędkość ciągnięcia równomierna na końcu, F>4,0KG (na żądanie klienta)
|
Brak wyraźnych uszkodzeń, R25 △R/R≤±1%
|
| Wibracje | Q/HBm 108-94 | Częstotliwość badania: 10~500Hz, oscylacja: 1,2 mm przyspieszenie: 30m/s2 W kierunku X,Y,Z Czas:8 godzin/w kierunku |
Brak wyraźnych uszkodzeń, R25 △R/R≤±1%
|
| Stała wilgotność i ciepło | IEC60068-2-78 | Temperatura: 40±2°C Wilgotność: 92-95%RH Czas: 1000±24 godziny |
Brak wyraźnych uszkodzeń, R25 △R/R≤±1%
|
| Stała czasu cieplnego | EC 60539-1 | Zanurzenie w wodzie o temperaturze 25°C, po równoważeniu termicznym zanurzenie w wodzie o temperaturze 85°C, opór osiąga 63,2%, obliczenie czasu całkowitego |
< 10 sekund
|
| Przechowywanie w wysokiej temperaturze | IEC60068-2-2 | Temperatura: 125°C±5°C Czas: 1000±24 godziny | Brak wyraźnych uszkodzeń, R25 △R/R≤±1% |
| Wstrząs cieplny i chłodny | IEC60068-2-14 |
-40°C~+125°C T1:30min Czas cyklu:1000
|
Brak wyraźnych uszkodzeń, R25 △R/R≤±1%
|
| Eksperyment z uderzeniem | IEC60068-2-77 |
Przyspieszenie: 250 m/s2 Długość pulsu: 6 ms Czas uderzenia: 1000 Czas odzyskiwania: 2 godziny
|
Brak wyraźnych uszkodzeń, R25 △R/R≤±1%
|
| Przechowywanie w niskiej temperaturze | IEC60068-2-1 |
Temperatura: 40±2°C Czas: 1000±24 godziny
|
Brak wyraźnych uszkodzeń, R25 △R/R≤±1%
|
| Spray solny | IEC60068-2-11 | Temperatura: 35±2°C Godzina zbierania: 1,0 ml~2,0 ml Czas: określić według rzeczywistego zapotrzebowania |
Brak wyraźnych uszkodzeń, R25 △R/R≤±1%
|
Wprowadzenie urządzeń badawczych i kontrolnych
|
|
|
|
Nazwa: Komora uderzeniowa o wysokiej/niskiej temperaturze Funkcja:przetestowany produkt wytrzyma komorę uderzeniową o wysokiej/niskiej temperaturze |
Nazwa: Komora o stałej temperaturze i wilgotności Funkcja: przechowywanie produktów badanych w stanie wilgotności i ciepła stałych |
|
|
|
|
Nazwa: Sprzęt do badań drgań Funkcja: badanie wpływu na produkt częstotliwości i amplitudy drgań podczas transportu |
Nazwa: maszyna do badania rozpylania soli Funkcja: Badanie odporności produktu na utlenianie, korozję |
|
|
|
Nazwa: analizator wielkości cząstek laserowych Funkcja: Analiza materiału o rozmiarze cząstek laserowych |
Nazwa: Piekarnik próżniowy i wysokotemperaturowy Funkcja: badanie starzenia w wysokiej temperaturze |
|
|
|
Nazwa: analizator widma Funkcja: analizowanie zawartości substancji szkodliwych w produktach |
Nazwa: Elektrolityczny miernik grubości Funkcja: Używane do badania grubości powłoki surowca |
|
|
|
Nazwa: Instrument do kąpieli olejem o stałej temperaturze Funkcja: badanie temperatury otoczenia przy stałym punkcie oporu (tolerancja ±0,002°C) |
Nazwa: Precyzyjny zlew testowy niskotemperaturowy Funkcja: temperatura badawcza przy stałym punkcie oporu w temperaturze -70°C do 0°C (tolerancja ±0,01°C) |
|
|
|
Nazwa: stałe napięcie prądu stałego i stałe zasilanie prądem stałym (wysoki prąd) Funkcja: Test U-I Curve |
Nazwa: Wysokiej precyzji termistor sorter Funkcja: Badanie oporności termistora |
|
|
|
Nazwa: Instrument badawczy stałej rozpraszania i czasu termicznego Funkcja: rozpraszanie badania i stała czasu cieplnego |
Nazwa: NTC Impact Tester Funkcja: Badanie pojemności impulsowej, której produkty mogą wytrzymać |
|
|
|
Nazwa: Instrument do badania napięcia Funkcja: Badanie izolacji wytrzymać napięcie |
Nazwa: zasilacz prądu stałego napięcia prądu stałego Funkcja: Badanie zużycia mocy znamionowej |
|
|
|
Nazwa: Projektor Funkcja: Badanie wyglądu i struktury wewnętrznej |
Nazwa: Instrument stopy rozciągania Funkcja: Próbka prędkości wydłużania przewodów |
|
|
|
Nazwa: maszyna do badania przestarzałości z nadmiernego obciążenia Funkcja : Badanie starzenia się elektrycznego produktów pomiarowych temperatury |
Nazwa: Tabela eksperymentów chemicznych Funkcja: mieszanie chemiczne |
|
Nazwa: etap starzenia Funkcja: Badanie niezawodności produktu podczas starzenia |
