10A 250VAC 30VDC Moduł sygnału cyfrowego Arduino Signal High Power Niskonapięciowy przekaźnik spustowy Normal Open

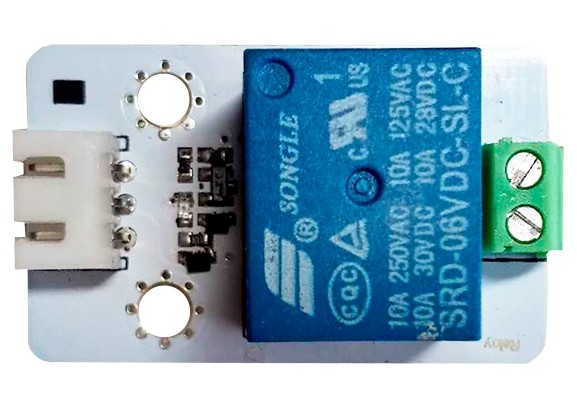

Duży Obraz :  10A 250VAC 30VDC Moduł sygnału cyfrowego Arduino Signal High Power Niskonapięciowy przekaźnik spustowy Normal Open

Szczegóły Produktu:

Nazwa handlowa: UCHI
Numer modelu: HY-004 (D)

Zapłata:

Minimalne zamówienie: 1000 sztuk
Cena: Negotiable
Szczegóły pakowania: Objętość
Czas dostawy: 2 tygodnie
Zasady płatności: T/T
Możliwość Supply: 1000 000 szt. Na miesiąc
Szczegółowy opis produktu
Nazwa: Moduł czujnika przekaźnika Moc: 3.0V -5.5V
Sygnał: Sygnał cyfrowy Złącze: XH2,54 × 3
Kod PIN: S-Signal, V-Power, G-Ground Napięcie wyzwalające: 0,7V

Wysoka moc Niskonapięciowy przekaźnik wyzwalający Normal Open Sensor Moduł 10A 250VAC 30VDC Digital Signal Arduino

Specyfikacja

Nazwa: Czujnik przekaźnika
Moc: + 3.0V -5.5V
Typ sygnału: sygnał cyfrowy
Złącze: XH2,54 × 3
Pin: S-Signal, V-Power, G-Ground
Instrukcja użytkowania: Czujnik przekaźnika jest normalnie otwartym czujnikiem z wyzwalaczem wysokiego poziomu; gdy sygnał wyjściowy jest wysoki, przekaźnik jest zamknięty.

Opis

Czujnik przekaźnika przyjmuje wysokiej jakości przekaźnik, normalnie otwarty interfejs ma maksymalne obciążenie AC 250V / 10A i DC 30V / 10A. Czujnik jest sygnałem wejściowym z napięciem wyzwalającym wynoszącym 0,7 V lub więcej. Czujnik integruje wskaźnik zasilania, aby wskazać stan pracy.

Przekaźnik SRD-06VDC-SL-C Specyfikacja

Oceny 10 A 250VAC
10A 125VAC
10 A 30VDC
10A 28VDC
Zatwierdzenia CQC, TUV, UL
Marka SONGLE
Aktualne oceny 7A / 10A / 15A
Zakres temperatury + 85 ℃ / + 105 ℃
Układ kontaktów 1 A (spstno) / 1 B (S pstnc) / 1 C (Spdt)
Oporność na kontakt 100mΩ (1A 6VDC)
Materiał kontaktowy Stop srebra: AgCdO, AgSnO2, AgNi
Maksymalne napięcie przełączania 250VAC
Maksymalny prąd przełączania 15A
Maksymalna moc przełączania 3750VA
Rozpraszanie mocy 0,36W
Wilgotność 85% wilgotności względnej (20 ℃)

Przewodnik dla modułu przekaźnikowego z Arduino

Przekaźnik jest elektrycznie sterowanym przełącznikiem napięcia sieciowego. Oznacza to, że można go włączać i wyłączać, pozwalając na przepuszczanie prądu.
Sterowanie przekaźnikiem za pomocą Arduino jest tak proste, jak sterowanie wyjściem takim jak dioda LED.

Połączenia napięcia sieciowego


W odniesieniu do napięcia sieciowego przekaźniki mają 3 możliwe połączenia:

COM: wspólny pin

NO (Normally Open): nie ma kontaktu między wspólnym stykiem a normalnie otwartym pinem. Tak więc, po uruchomieniu przekaźnika, łączy się on z pinem COM, a zasilanie dostarczane jest do obciążenia

NC (Normally Closed): występuje styk między wspólnym stykiem a normalnie zamkniętym pinem. Zawsze występuje połączenie pomiędzy pinami COM i NC, nawet jeśli przekaźnik jest wyłączony. Po uruchomieniu przekaźnika obwód zostaje otwarty i nie ma zasilania dostarczonego do obciążenia.

Jeśli chcesz np. Sterować lampą, lepiej użyć obwodu normalnie otwartego, ponieważ chcemy czasami zapalać lampę.

Pin okablowanie


Połączenia między modułem przekaźnikowym a Arduino są naprawdę proste:

GND: idzie na ziemię
IN1: steruje pierwszym przekaźnikiem (zostanie on podłączony do cyfrowego pinezki Arduino)
IN2: kontroluje drugi przekaźnik (powinien być podłączony do pinów cyfrowych Arduino, jeśli używasz drugiego przekaźnika, w przeciwnym razie nie musisz go podłączać)
VCC: idzie do 5V
