Melexis TO39 Termometr na podczerwień Czujnik termiczny stosu MLX90614 Do bezdotykowych pomiarów temperatury

1000 szt. ZapasówM.elexis TO39 Termometr na podczerwień Czujnik termiczny stosu MLX90614 Do bezdotykowych pomiarów temperatury

Przegląd

MLX90614 Termometr na podczerwień Melexis oferuje termometr na podczerwień do bezdotykowych pomiarów temperatury
Melexis' MLX90614 is an infrared thermometer for non-contact temperature measurements. Melexis MLX90614 to termometr na podczerwień do bezdotykowych pomiarów temperatury. Both the IR sensitive thermopile detector chip and the signal-conditioning ASIC are integrated in the same TO-39 can. Zarówno czuły detektor podczerwieni termopala, jak i układ ASIC warunkujący sygnał są zintegrowane w tej samej puszce TO-39. Integrated into the MLX90614 are a low-noise amplifier, 17-bit ADC, and powerful DSP unit, therefore achieving high accuracy and resolution of the thermometer.The thermometer comes factory calibrated with a digital SMBus output, giving full access to the measured temperature in the complete temperature range(s) with a resolution of 0.02°C. MLX90614 jest zintegrowany z cichym wzmacniaczem, 17-bitowym przetwornikiem ADC i wydajnym urządzeniem DSP, dzięki czemu osiąga wysoką dokładność i rozdzielczość termometru. Termometr jest fabrycznie skalibrowany z cyfrowym wyjściem SMBus, zapewniając pełny dostęp do zmierzonej temperatury w pełny zakres temperatur z rozdzielczością 0,02 ° C. The user can configure the digital output to be PWM. Użytkownik może skonfigurować wyjście cyfrowe na PWM. As a standard, the 10-bit PWM is configured to continuously transmit the measured temperature in range of -20 to 120°C, with an output resolution of 0.14°C. Standardowo 10-bitowy PWM jest skonfigurowany do ciągłego przesyłania zmierzonej temperatury w zakresie od -20 do 120 ° C, z rozdzielczością wyjściową 0,14 ° C.

Our temperature sensing solutions are used in a number of medical applications and we are currently encountering a high demand. Nasze rozwiązania z zakresu wykrywania temperatury są wykorzystywane w wielu zastosowaniach medycznych i obecnie spotykamy się z dużym zapotrzebowaniem. Therefore the lead time can take longer than usual. Dlatego czas realizacji może potrwać dłużej niż zwykle. It is our goal to deliver on our commitments as best as we can, within the boundaries of what is or will be feasible. Naszym celem jest jak najlepsze wywiązanie się z naszych zobowiązań, w granicach tego, co jest lub będzie możliwe.


Cechy i zalety

Mały rozmiar, niski koszt
Łatwy do zintegrowania
Fabrycznie skalibrowany w szerokim zakresie temperatur:
-40 do 125 ˚ C dla temperatury czujnika i
-70 do 380 ˚ C dla temperatury obiektu.
Wysoka dokładność 0,5 ° C w szerokim zakresie temperatur (0 .. + 50 ° C dla Ta i To)
Kalibracja o wysokiej dokładności (medycznej)
Rozdzielczość pomiaru 0,02 ° C
Wersje jedno i dwustrefowe
Interfejs cyfrowy zgodny z SMBus
Konfigurowalne wyjście PWM do ciągłego odczytu
Dostępne w wersjach 3 V i 5 V.
Prosta adaptacja do aplikacji 8 do 16 V.
Tryb oszczędzania energii
Różne opcje pakietu dla wszechstronności zastosowań i pomiarów
Klasa motoryzacyjna

Mały rozmiar i niski koszt

Łatwy do zintegrowania

Fabrycznie skalibrowany w szerokim zakresie temperatur: od -40 do 125 ° C dla temperatury czujnika i od -70 do 380 ° C dla temperatury obiektu

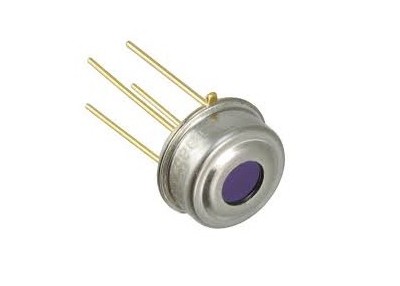

Rzeczywiste zdjęcie na magazynie




Przykłady aplikacji

Precyzyjne bezkontaktowe pomiary temperatury;
Czujnik komfortu termicznego Mobile Air
System kontroli kondycjonowania;
Element pomiarowy temperatury do klimatyzacji budynków mieszkalnych, komercyjnych i przemysłowych;
Odmgławianie przedniej szyby;
Detekcja kąta żaluzji samochodowych;
Przemysłowa kontrola temperatury ruchomych części;
Kontrola temperatury w drukarkach i kopiarek;
AGD z kontrolą temperatury;
Opieka zdrowotna;
Monitorowanie zwierząt gospodarskich;
Wykrywanie ruchu;
Sterowanie temperaturą w wielu strefach - do 100 czujników można odczytać za pomocą wspólnych 2 przewodów
Przekaźnik termiczny / alarm
Pomiar temperatury ciała

Informacje dotyczące zamawiania

Część nr
MLX90614

Kod temperatury
E (od -40 ° C do 85 ° C)
K (od -40 ° C do 125 ° C)
Kod paczki
SF (TO-39)
- Kod opcji
- XXX
(1) (2) (3)

(1) Napięcie zasilania /
Dokładność
A - 5 V.
B - 3 V.
C - Zarezerwowany
D - dokładność medyczna 3 V.

Przykład:
MLX90614ESF-BAA
(2) Liczba stosów termicznych:
A - pojedyncza strefa
B - podwójna strefa

(3) Opcje pakietu:
A - Pakiet standardowy
B - Zarezerwowany
C - 35 ° FOV

Ogólny opis

The MLX90614 is an Infra Red thermometer for non contact temperature measurements. MLX90614 to termometr na podczerwień do bezdotykowych pomiarów temperatury. Both the IR sensitive thermopile detector chip and the signal conditioning ASSP are integrated in the same TO-39 can. Zarówno czuły czujnik podczerwieni, jak i układ ASSP kondycjonowania sygnału są zintegrowane w tej samej puszce TO-39.
Dzięki wzmacniaczowi o niskim poziomie szumów, 17-bitowemu ADC i wydajnemu procesorowi DSP osiągnięto wysoką dokładność i rozdzielczość termometru.
Termometr jest fabrycznie skalibrowany z cyfrowym wyjściem PWM i SMBus (System Management Bus).
Standardowo 10-bitowy PWM jest skonfigurowany do ciągłego przesyłania zmierzonej temperatury w zakresie od -20 do 120 ° C, z rozdzielczością wyjściową 0,14 ° C, a domyślną wartością POR jest SMBus.

Maksymalne oceny

Tabela 1: Bezwzględne maksymalne oceny dla MLX90614

Przekroczenie absolutnych maksymalnych wartości znamionowych może spowodować trwałe uszkodzenie.
Narażenie na absolutnie maksymalne warunki znamionowe przez dłuższy czas może wpłynąć na niezawodność urządzenia.
