Pentair 471566 Wymiana sondy termistorowej Czujnik temperatury NTC 10KOhm do pompy spa i podgrzewacza basenowego
Szczegóły Produktu:
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | ROHS |
| Numer modelu: | NSB0103FC2-152T6C |
Zapłata:
| Minimalne zamówienie: | 500SZT |
|---|---|
| Cena: | 3-7 USD/PC |
| Szczegóły pakowania: | Luzem, waga jednostkowa: 37g |
| Czas dostawy: | 7-10 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 500, 000pcs miesięcznie |
|
Szczegóły informacji |
|||
| Artykuł: | Sonda termistorowa | Oryginalny PN: | 471566 |
|---|---|---|---|
| R25: | 10KOHM | Długość kabla: | 150mm |
| Mieszkania: | Gwint mosiężny | Złącze: | TAk |
| High Light: | Czujnik temperatury 10KOHM ntc,wymiana sondy termistora 150mm,termistor sondy 471566 |
||
opis produktu
Pentair 471566 wymiana sondy termistorowej czujnik temperatury NTC 10 KOhm do pompy do basenu Spa i podgrzewacza
Opis
471566 Termistor sondy używany w grzejnikach Pentair Minimax NT.Mosiężny czujnik temperatury wkręca się w głowicę, z żółtym kablem/przewodem połączeniowym o wysokiej temperaturze.Pasuje do elektronicznych grzejników Pentair Minimax NTD.Pasuje również do grzejników Ultratemp i ThermalFlow firmy Pentair.Nie używane w grzejnikach Purex Minimax lub Minimax Plus.471566 Można go również znaleźć na stronach z częściami Minimax

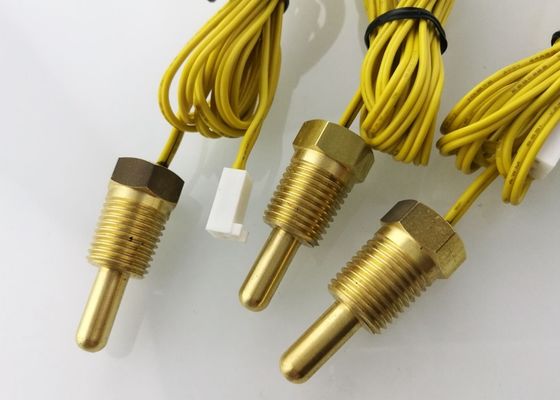

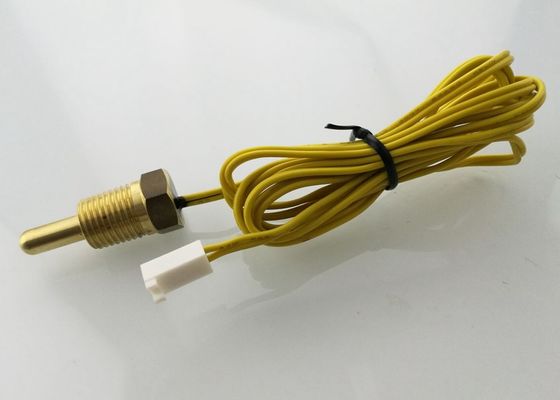

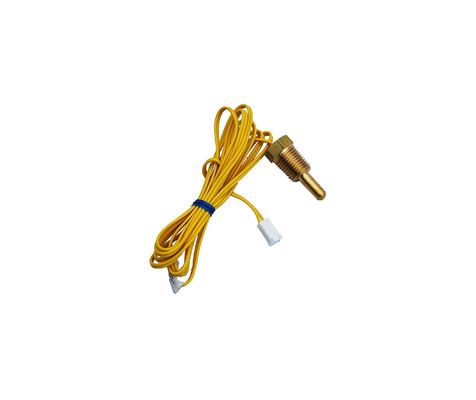

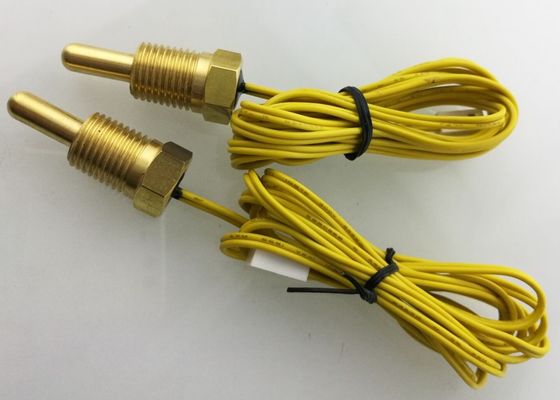

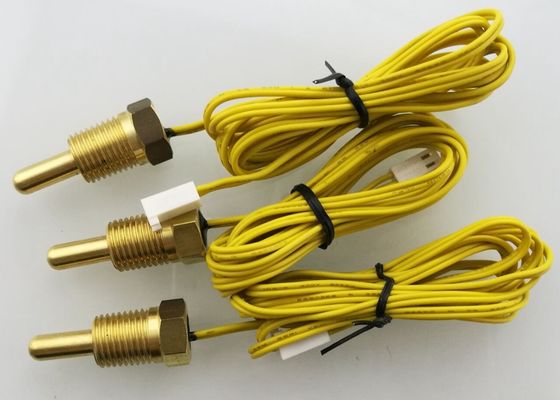

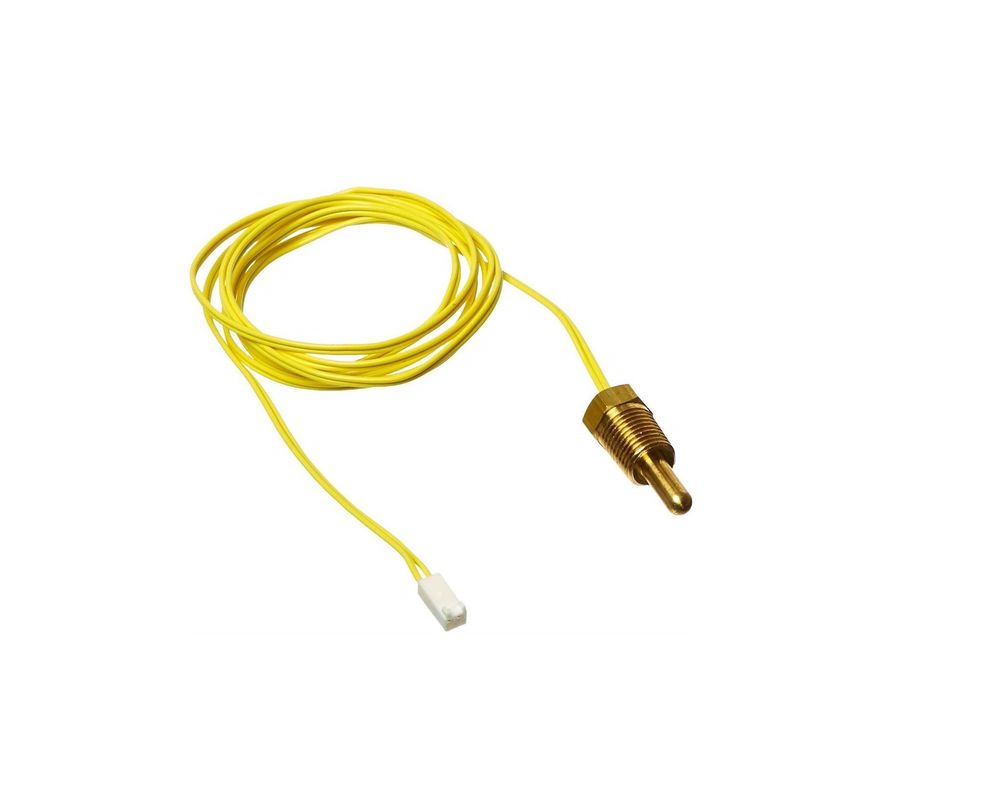

Rzeczywiste zdjęcia produktów
Aplikacja
Ta sonda termistorowa jest przeznaczona do użytku z modelami grzejników basenowych i spa Pentair MiniMax NT STD, NT LN, NT TSI 200, 250,
300, 400, a także kompatybilne z pompami ciepła do basenów i spa UltraTemp i ThermalFlo.Mierzy 1 cal długości na 2 cale
wysokość o 1 cal szerokości.
Stosowany w następujących modelach:
MiniMax NT STDużywany w modelach nr 200, 250, 300, 400.
MiniMax NT TSI używany w modelach nr 200, 250, 300, 400.
MiniMax NT LNużywany w modelach nr 200, 250, 300, 400.
Pompa ciepła ThermalFlo
Pompa ciepła UltraTemp
Główna specyfikacja
| Numer części | NSB0103FC2-152T6C |
| Amazon OE# | 471566 |
| Odporność @25C | 10KOhm |
| Długość kabla | 150 mm |
| Kolor kabla | Żółty |
| Mieszkania | Gwint mosiężny |
| Minimalne zamówienie | 500 SZT |
| Czas realizacji | 7-10 dni roboczych |
Inspekcja wychodząca
| NIE | Przedmiot | Wymagania techniczne | Warunki i metoda badania |
| 5-1. | Wysoka temperatura.Test |
DR/R25£±3%
DB/B£±3%
Brak zmian przy napięciu wytrzymywanym, Wydajność izolacji. Wygląd bez uszkodzeń. |
105 ± 5 ℃, 1000 ± 24 godz |
| 5-2. | Niska temperatura.tes | -30 ± 5 ℃, 1000 ± 24 godz | |
| 5-3. | Wytrzymaj test wilgoci | Przechowywać w środowisku 65 ± 2 ℃, 90% -95% RH przez 1000 ± 24 godzin | |
| 5-4. | Temp.badanie cykliczne | Umieścić próbkę w -30 ℃ na 10 min, w 25 ℃ na 10 min i w 100 ℃ na 10 min.i powtórz 5 razy. | |
| 5-5 | Próby rozciągania |
Po próbie rozciągania czujnik powinien być bez uszkodzeń i bez spadania. moc zerowa szybkość zmiany oporu powinna być mniejsza niż ±1% w 25 ℃ |
Zacisnąć przewód w odległości 50 mm od wewnętrznej krawędzi zacisku złącza, a następnie ustawić naprężenie statyczne 10 N między zaciskiem a przewodem na 1 minutę, wzdłuż kierunku osiowego. moc re. |
| 5-6 | Test upadku |
Brak uszkodzeń technicznych.zerowa moc szybkość zmiany rezystancji powinna być mniejsza niż ± 1% w 25 ℃ |
Upuść czujnik z wysokości metra w kierunku osiowym i poprzecznym do podłogi cementowej, w każdym kierunku 5 razy. Następnie sprawdź wygląd i zmierz rezystancję przy zerowej mocy w temperaturze 25 ℃ |
| 5-7 | Test wibracji | Zakres częstotliwości: 10-500 HZ, przyspieszona prędkość: 10 g, czas przemiatania częstotliwości: zarówno X, jak i Y przez 30 min. Powrót do zdrowia przez 4 godziny po teście, wzrokowo sprawdź wygląd czujnika i zmierz rezystancję przy zerowej mocy w 25 ℃ |
6, metoda przechowywania
6.1W procesie magazynowania i transportu wysokość stosu wynosi nie więcej niż 4 produkty CTN.
6.2Dostępne ze wszystkimi metodami transportu, ale należy unikać deszczu, śniegu bezpośredniego lub pośredniego wypłukiwania i uszkodzeń mechanicznych.
6.3Produkty powinny być przechowywane w temperaturze otoczenia - 10 ℃ / + 40 ℃, wilgotność względna nie przekracza 80%, środowisko nie powinno zawierać kwasów, zasad, gazów korozyjnych ani źródeł radioaktywnych.
7, Uwaga na działanie
7.1Spowoduje to dodatkowe ciepło i wpłynie na precyzję testowania, gdy prąd przepływa przez czujnik, mając na uwadze to przed wyborem czujnika.
7.2Gdy produkt się porusza, z instalacją należy obchodzić się delikatnie, aby uniknąć uszkodzeń spowodowanych ciągnięciem produktu.
7.3Deformacja produktu, utlenianie i inne zjawiska nie mogą być używane, aby nie wpływać na dokładność temperatury.
7.4Należy unikać nadmiernych wahań temperatury w zakresie temperatur roboczych.
7,5Nie używać w gazach korozyjnych (takich jak CO2, NH3, SOX, NOX itp.) poza określonymi warunkami.
7.6Nie używać w elektrolizie, solach, kwasach, zasadach i rozpuszczalnikach organicznych poza określonymi warunkami.
7.7W temperaturze granicznej produkt może wytrzymać krótkotrwały szok temperaturowy o zbyt wysokiej lub zbyt niskiej temperaturze, ale nie może umieszczać produktu w temperaturze granicznej przez długi czas, aby uniknąć skrócenia żywotności produktu.
Jeśli potrzebujesz pomocy, skonsultuj się z naszym personelem sprzedaży lub inżynierami, dziękuję!
