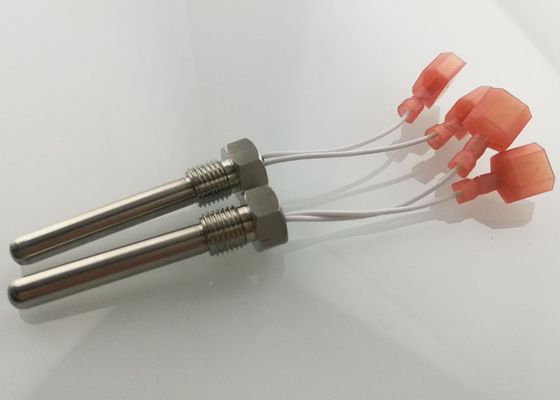

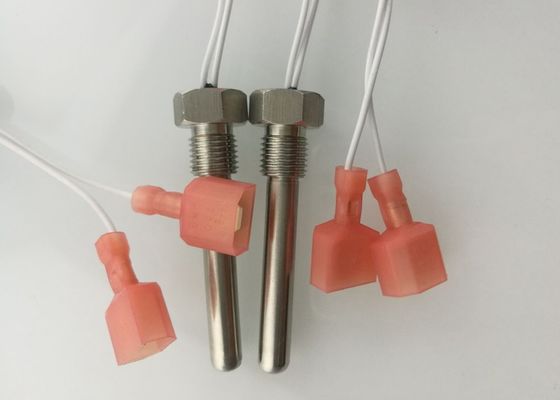

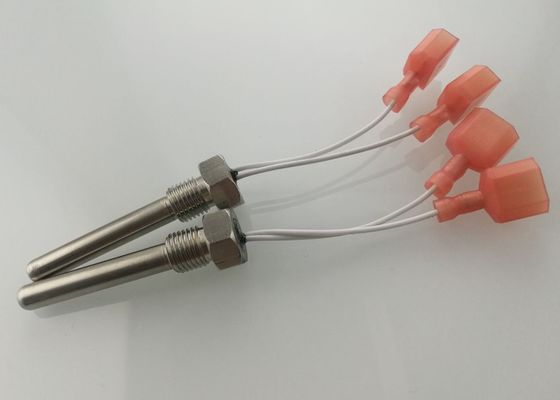

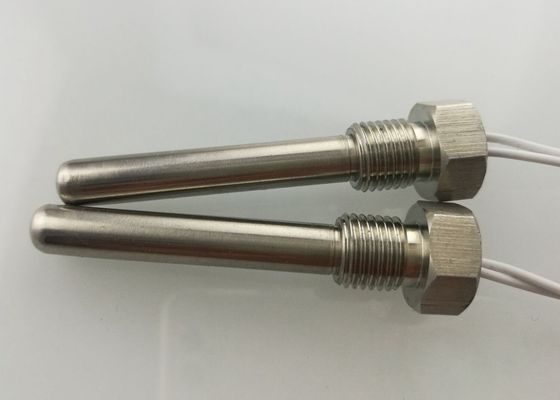

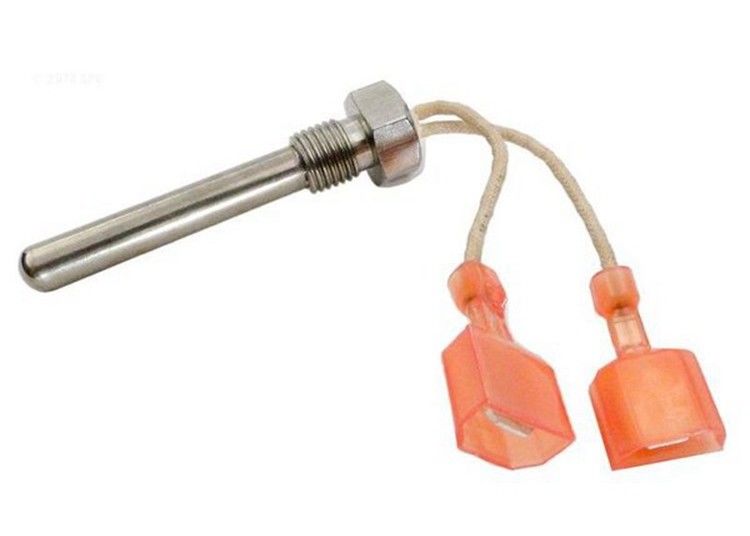

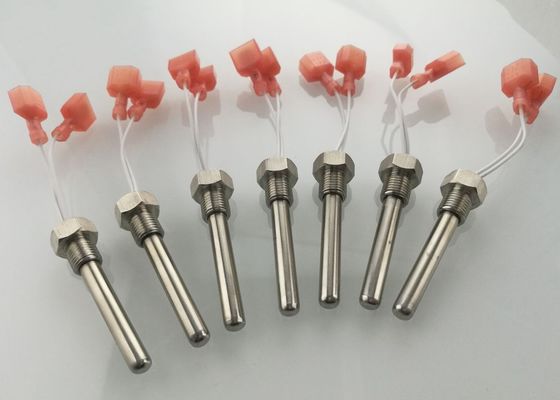

Wymiana czujnika komina Pentair 42002-0024S do systemów elektrycznych grzejnika basenowego i spa
Szczegóły Produktu:
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | UCHI |
| Orzecznictwo: | ROHS |
| Numer modelu: | NSAB1802JD8-650T2I |
Zapłata:
| Minimalne zamówienie: | 500SZT |
|---|---|
| Cena: | 6-9 USD / Pieces |
| Szczegóły pakowania: | Luzem, waga jednostkowa: 20g |
| Czas dostawy: | 7-10 dni |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 150 000 sztuk na miesiąc |
|
Szczegóły informacji |
|||
| Nazwa: | Czujnik komina | Numer części: | NSAB1802JD8-650T2I |
|---|---|---|---|
| Uniwersalny PN: | 42002-0024S | element: | R200:8KΩ ±5% R150/250:5300K ±3% DDR |
| Kabel: | TPEF AWG22*1C 320℃ | Powłoka: | Żywica epoksydowa |
| Mieszkania: | JM19105 Φ6,35*54,6+S13+24UNF SUS304 | Terminal: | AMP 250 #22-#18 |
| Zakres temp. pracy: | -30~+300C | Długość kabla: | 65mm |
| High Light: | Czujnik kominowy nagrzewnicy pentair,NSAB1802JD8-650T2I,czujnik kominowy nagrzewnicy basenowej pentair |
||
opis produktu
Wymiana czujnika spalin Pentair 42002-0024S czujnik temperatury NTC do instalacji elektrycznych podgrzewacza basenu i Spa
Link do pobrania specyfikacji:NSAB1802JD8-650T2I SPEC.pdf
Link do pobrania metody instalacji:Izolacja czujnika komina.pdf
Opis
Czujnik komina, umieszczony na kolanku wylotowym podgrzewacza basenu, zapobiega przekroczeniu przez spaliny temperatury 500°F.Gdy to się nie powiedzie, system wyświetli kody błędów E05 lub E06, aby wskazać, że należy wymienić czujnik komina.
Ten zamienny czujnik komina firmy Optimum Pool Technologies jest zgodny z nagrzewnicami Pentair MasterTemp, Max-E-Therm i innymi nagrzewnicami Pentair Sta-Rite.Został zaprojektowany specjalnie w celu zastąpienia czujnika komina nagrzewnicy Sta-Rite.
Lokalizacja:Wewnętrzny przełącznik przewodu kominowego (ES2)/czujnik przewodu kominowego (SFS) znajduje się na kolanku wylotowym.
Wymiar (mm)
| NIE | SKŁADNIK | MATERIAŁ I SPECYFIKACJE | ILOŚĆ | UWAGA |
| 2-1 | ELEMENT | R200:8KΩ ±5% R150/250:5300K ±3% DDR | 1 szt | |
| 2-2 | PRZEWÓD OŁOWIANY | TPEF AWG22*1C 320℃ | 65 mm | (Biały ) |
| 2-3 | POWŁOKA | Żywica epoksydowa | (Czarny) | |
| 2-4 | MIESZKANIA | JM19105 Φ6,35*54,6+S13+24UNF SUS304 | 1 szt | |
| 2-5 | TERMINOL | AMP 250 #22-#18 | 2 szt | (Czerwony) |
| NIE | Przedmiot | Podpisać | Test kondycji | min. | Normalna wartość | Maks. | Jednostka | ||
| 4-1. | Odporność na 200 ℃ | 200 zł |
Ta=200±0,05℃ PT≦0,1 mw |
7.6 | 8 | 8.4 | kΩ | ||
| Odporność na 150 ℃ | R150 |
Ta=150±0,05℃ PT≦0,1 mw |
/ | 29.65 | / | kΩ | |||
| Odporność na 250 ℃ | 250 zł |
Ta=250±0,05℃ PT≦0,1 mw |
/ | 2.705 | / | kΩ | |||
| 4-2. | Wartość B | B150/250 | 5141 | 5300 | 5459 | k | |||
| 4-3. |
Rozpusta Współczynnik |
σ | W powietrzu | 3 | / | mc/℃ | |||
| 4-4. | Stała czasowa | τ | W powietrzu | / | / | 15 | sek | ||
| 4-5. | Rezystancja izolacji | / | 500 V DC | 100 | / | / | MΩ | ||
| 4-6. | Wytrzymać napięcie | / | 1500 V AC | 5 | / | / | sek | ||
| 4-7. | Zakres temp. pracy | / | / | -30 | / | +300 | ℃ | ||
Test niezawodności
| NIE | Przedmiot | Wymagania techniczne | Warunki i metoda badania |
| 5-1. | Wysoka temperatura.Test |
DR/R25£±3% |
105 ± 5 ℃, 1000 ± 24 godz |
| 5-2. | Niska temperatura.tes | -30 ± 5 ℃, 1000 ± 24 godz | |
| 5-3. | Wytrzymaj test wilgoci | Przechowywać w środowisku 65 ± 2 ℃, 90% -95% RH przez 1000 ± 24 godzin | |
| 5-4. | Temp.badanie cykliczne | Umieścić próbkę w -30 ℃ na 10 min, w 25 ℃ na 10 min i w 100 ℃ na 10 min.i powtórz 5 razy. | |
| 5-5 | Próby rozciągania |
Po próbie rozciągania czujnik powinien być |
Zacisnąć przewód w odległości 50 mm od wewnętrznej krawędzi zacisku złącza, a następnie ustawić naprężenie statyczne 10 N między zaciskiem a przewodem na 1 minutę, wzdłuż kierunku osiowego. moc re. |
| 5-6 | Test upadku |
Brak uszkodzeń technicznych.zerowa moc |
Upuść czujnik z wysokości metra w kierunku osiowym i poprzecznym do podłogi cementowej, w każdym kierunku 5 razy. Następnie sprawdź wygląd i zmierz rezystancję przy zerowej mocy w temperaturze 25 ℃ |
| 5-7 | Test wibracji | Zakres częstotliwości: 10-500 HZ, przyspieszona prędkość: 10 g, czas przemiatania częstotliwości: zarówno X, jak i Y przez 30 min. Powrót do zdrowia przez 4 godziny po teście, wzrokowo sprawdź wygląd czujnika i zmierz rezystancję przy zerowej mocy w 25 ℃ |
6.1W procesie magazynowania i transportu wysokość stosu wynosi nie więcej niż 4 produkty CTN.
6.2Dostępne ze wszystkimi metodami transportu, ale należy unikać deszczu, śniegu bezpośredniego lub pośredniego wypłukiwania i uszkodzeń mechanicznych.
6.3Produkty powinny być przechowywane w temperaturze otoczenia - 10 ℃ / + 40 ℃, wilgotność względna nie przekracza 80%, środowisko nie powinno zawierać kwasów, zasad, gazów korozyjnych ani źródeł radioaktywnych.
Uwaga na działanie
7.1Spowoduje to dodatkowe ciepło i wpłynie na precyzję testowania, gdy prąd przepływa przez czujnik, mając na uwadze to przed wyborem czujnika.
7.2Gdy produkt się porusza, z instalacją należy obchodzić się delikatnie, aby uniknąć uszkodzeń spowodowanych ciągnięciem produktu.
7.3Deformacja produktu, utlenianie i inne zjawiska nie mogą być używane, aby nie wpływać na dokładność temperatury.
7.4Należy unikać nadmiernych wahań temperatury w zakresie temperatur roboczych.
7,5Nie używać w gazach korozyjnych (takich jak CO2, NH3, SOX, NOX itp.) poza określonymi warunkami.
7.6Nie używać w elektrolizie, solach, kwasach, zasadach i rozpuszczalnikach organicznych poza określonymi warunkami.
7.7W temperaturze granicznej produkt może wytrzymać krótkotrwały szok temperaturowy o zbyt wysokiej lub zbyt niskiej temperaturze, ale nie może umieszczać produktu w temperaturze granicznej przez długi czas, aby uniknąć skrócenia żywotności produktu.
Jeśli potrzebujesz pomocy, skonsultuj się z naszym personelem sprzedaży lub inżynierami, dziękuję!
